[詢問]SLP_SUS#作為VCCPRIM_1P8的EN，該信號沒起來該從什麼方向查找?

peter180

主板為ASUS TUF gaming B560M-PLUS WIFI

板上進液部分在PCIEX1、SIO左上、PCH右下角附近零件，清潔過後都還算正常。

按時序缺少SLP_SUS#，目前查到待機下VCCPRIM_1P8應該會出來，但該供電EN設計是由SLP_SUS#提供。

目前沒有頭緒，請教各位前輩這個信號沒起來是要往哪些方向查?! 感謝回覆~

jacson99

迅維網 [維修經驗] SLP_SUS#信號不起來，電壓0V
引述內文:

橋片的SLP_SUS信號為低，更換CPU也沒用，
測量SLP_SUS信號前面的信號給橋片供電的3.3V和DSW_PWROK都正常，難道是CPU沒換好，BGA焊台加焊了一遍，果真還是不行！這時候開始看時序圖，前面的信號一個個測量，RTCVDD，RTCRST，SRTCRST，32.768K晶振，INTVRMEN，DSWVRMEN，DEEP_PWROK都測量一遍；發現CPU的32.768晶振異常，用萬用表測量兩端信號都是0.489V，正常兩邊電壓有差異。

更換完32.768晶振後SLP_SUS 3.3v出來，電流開始跳動，開機正常！大功告成，

peter180

jacson99 發表於 2025-7-3 01:32 AM
迅維網 [維修經驗] SLP_SUS#信號不起來，電壓0V
引述內文:

感謝J大回覆，我有看到這篇，有個方向可切入。

找張H410的板子對照看看SLP_SUS#待機狀態，32.768K crystal是否有壓差?!

補充內容 (2025-7-3 02:17 PM):
ASUS  H410M-E確認SLP_SUS#為High，

SX1 32.768KHz有壓差，約450mV。

補充內容 (2025-7-3 02:48 PM):

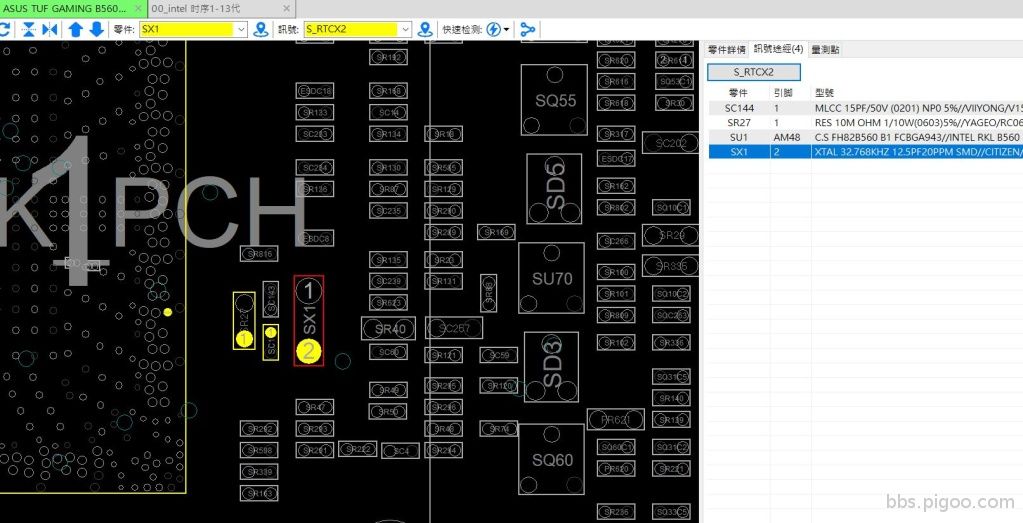

目前量到SX1諧振電容15pf 短路。

peter180

應該是翻車了@@

SX1 pin2對地完全短路，先拆SC144諧振電容15pF短路依舊、直接拆SX1 32.768Khz crystal還是短路@@

PCH應該是高機率掛了

jacson99

peter180 發表於 2025-7-3 04:17 PM
應該是翻車了@@

SX1 pin2對地完全短路，先拆SC144諧振電容15pF短路依舊、直接拆SX1 32.768Khz crystal還是 ...

挫賽，比對手邊主板的32.768K晶振接腳，
對地二極值有0.7左右，

但這晶振接到PCH的內部電路，
結構會像一個CMOS反向器輸入輸出端和晶振並聯，
(參閱How to Make a Crystal Unit Oscillate標題旁的電路示意圖)
你量測時，主板沒有殘存電吧?
殘存電，反向器輸出端有機會量到對地短路，

有振沒振，不用快篩，
示波器拿出來直接點CLK輸出，一翻兩瞪眼，
(看晶振壓差，是沒示波器時的權衡之計)

我之前提到無法啟動的ASUS A320m-K，
不啟動時，示波器一點就是晶振沒振，
能啟動時，就是晶振有振，
但目前還沒解決為何1.8VSB不出供電，

peter180

jacson99 發表於 2025-7-3 05:58 PM
挫賽，比對手邊主板的32.768K晶振接腳，
對地二極值有0.7左右，

在朝SX1這方向查找前，有確認兩端電壓很低，一端幾乎為零。

板上的鈕扣電池已拔除，剛清除CLR_CMOS，對地二極值變成0.001...我還是視為完全短路。

靜態測試都顯示完全短路，該信號上的零件也都拆除

，再上電確認波形其實只是再度證明PCH工作異常。

A320M-K這型號上周我收購中有一張，症狀也是時開時不開，待機供電與兩個CLK還沒細部確認點位圖。

若有發現突破點再與J大分享切磋~

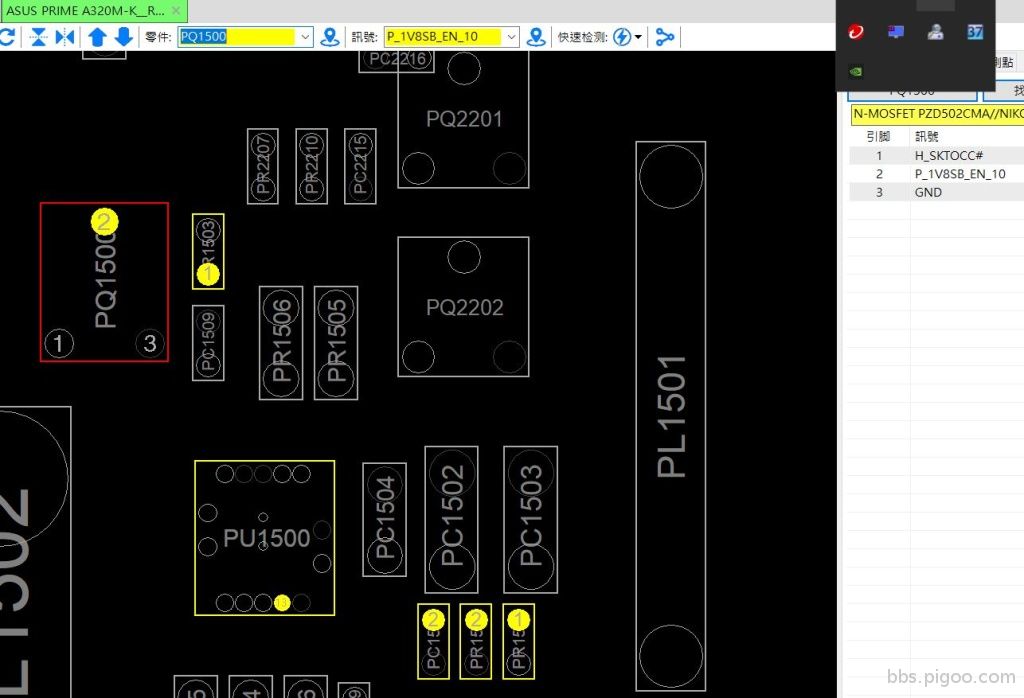

1.8VSB 的EN通過N-ch MOSFET(PQ1500)做開啟/關閉。SKTOCC#我記得是有裝CPU才會拉低這個信號。

jacson99

peter180 發表於 2025-7-3 07:39 PM
在朝SX1這方向查找前，有確認兩端電壓很低，一端幾乎為零。

板上的鈕扣電池已拔除，剛清除CLR_CMOS，對 ...

peter兄, 感謝分享，
我那A320M-K，1.8VSB的EN有2.5V， VCC有5V，
RT6220AGQUF換過2顆, 但仍不出1.8V供電，
不可能是焊壞，唯一想到是PC1505 0.1uF自舉升壓電容可能有問題，
下周有空再換它試試，若成功會再上來分享，
