廠牌、型號: 技嘉 Z490 AORUS ELITE AC rev.1.0
檢測過程:

  斷斷續續處理這張板子,大都是以直覺去判斷並處理。


  測完ATX24Pin、CPU 12V、3VSB、VPP、VDDQ、VTT、VCORE對地二極值都正常。

CPU保護紙片上寫著『卡CPU』,第一直覺有機會是技嘉最容易有問題的VCCIO。

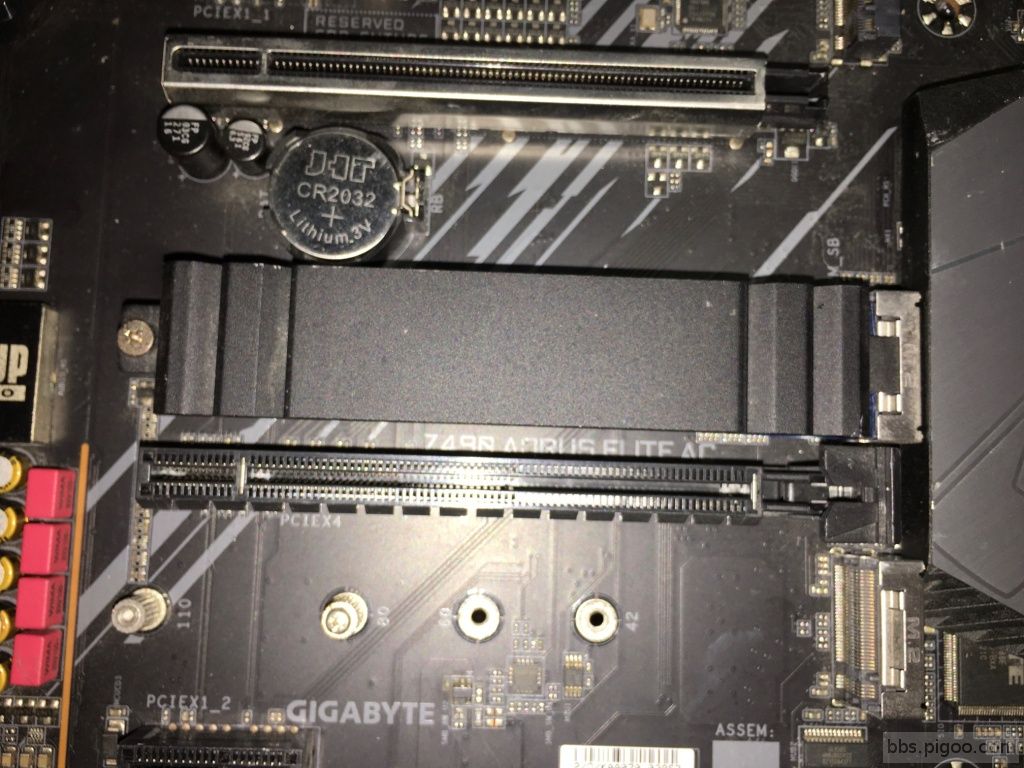

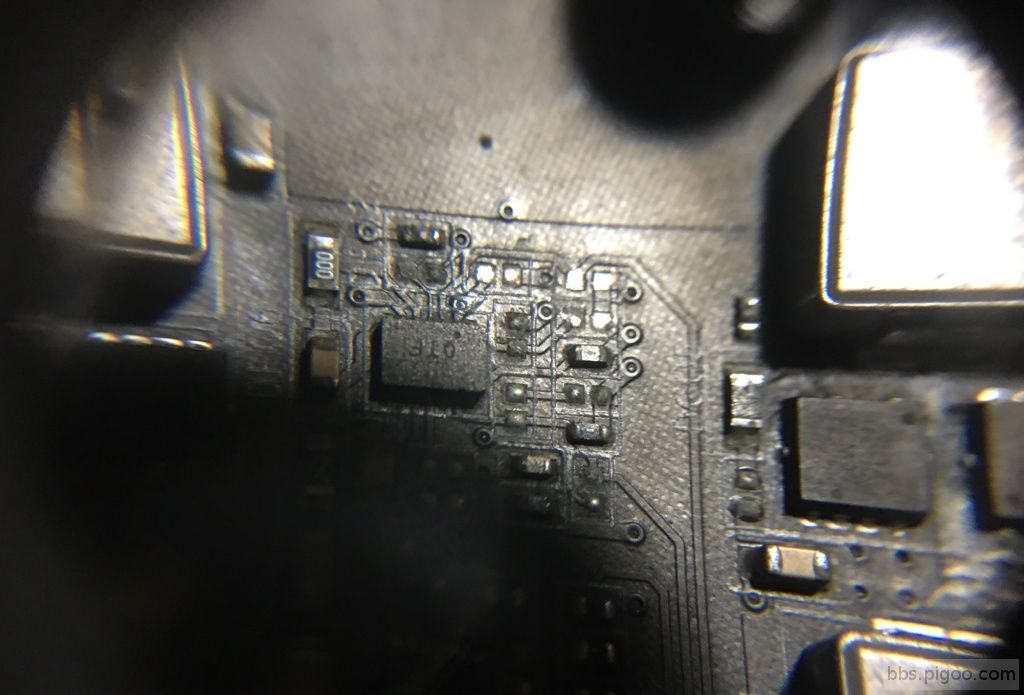

目檢發現板上兩個VCCIO電路其中第一個VCCIO週邊電阻腐蝕掉件。

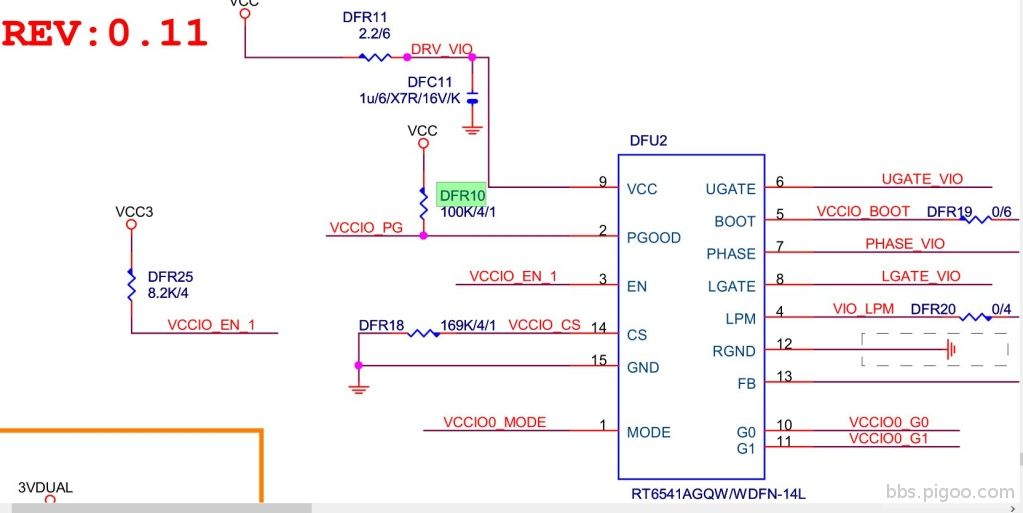

合計有三顆,查點位圖是VCCIO_EN_1 8.2K上拉電阻、100K VCCIO mode設置電阻、100K VCCIO_PG上拉電阻。

從報廢板找電阻,焊接完畢待冷卻後上電測試,卡DRAM燈號。
四條DIMM都測試過,也更換過記憶體模組。

查了記憶體五大供電都正常,到這裡本來想查SMB訊號。

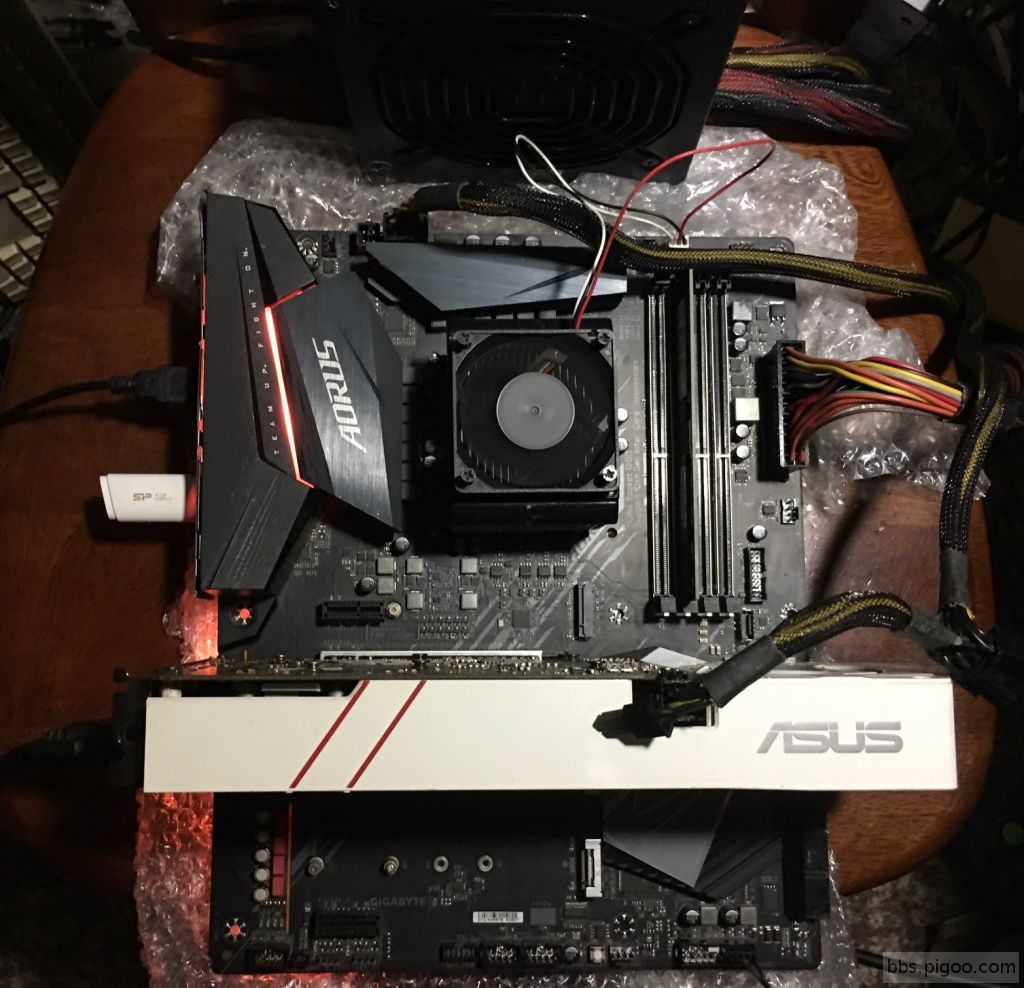

後來乾脆直接刷BIOS,這張板子有導入Q-FLASH PLUS 按下這個按鈕,無CPU、DRAM自動更新BIOS。

等到LED閃爍停止就能再重新裝CPU、DRAM測試。

順利跳過DRAM到達VGA燈號。

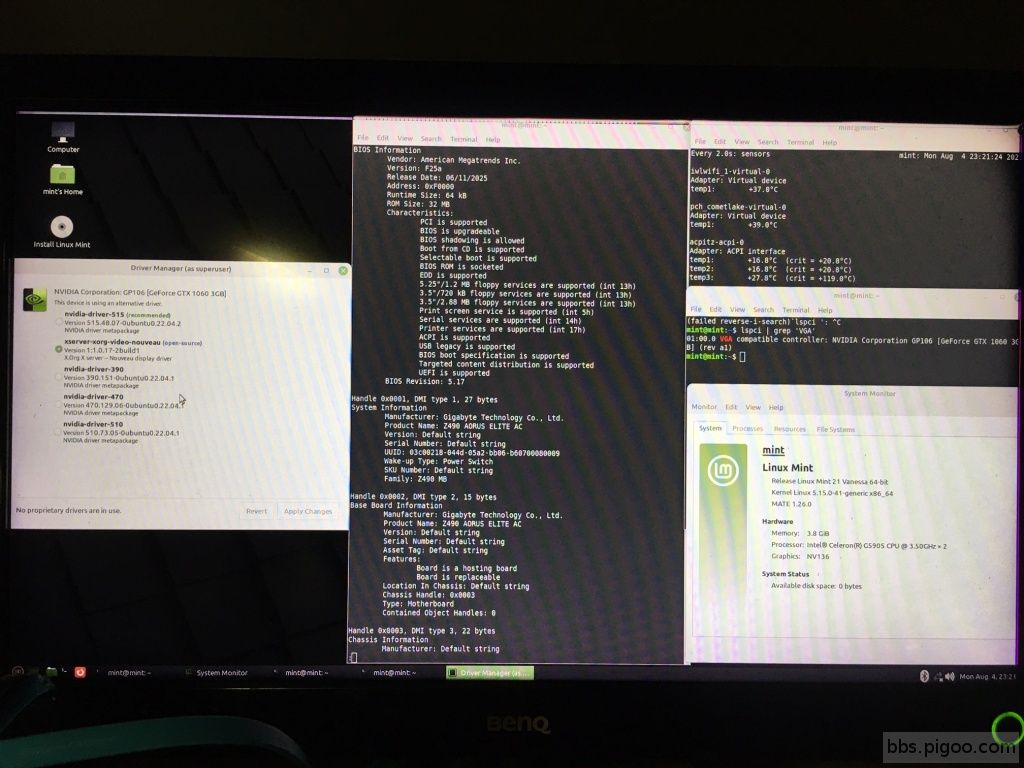

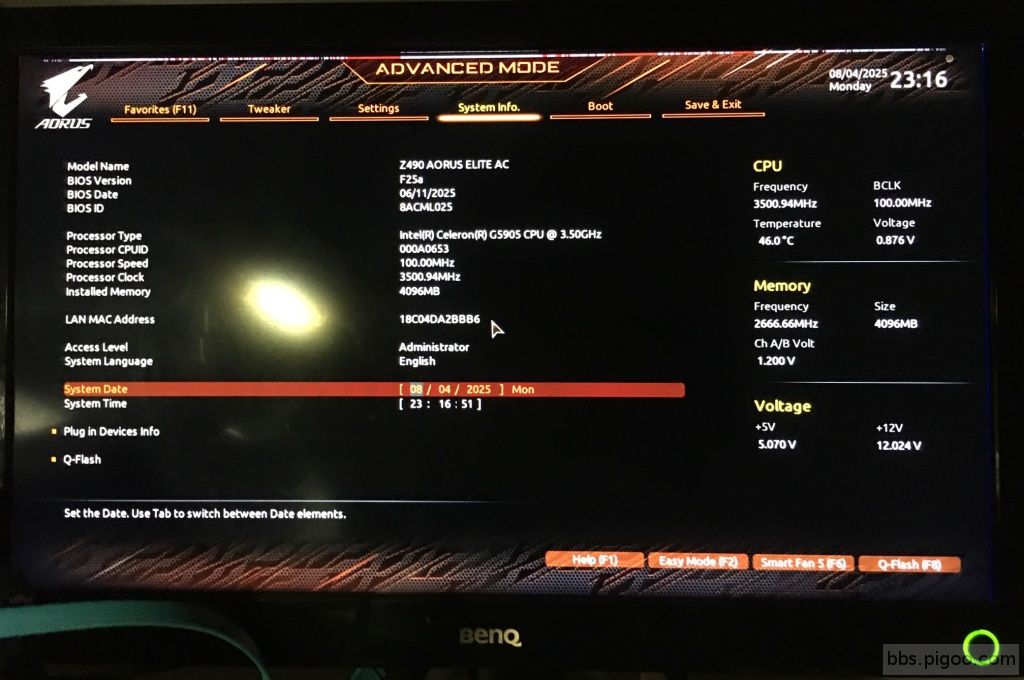

BIOS資訊
平台
LM系統與command log

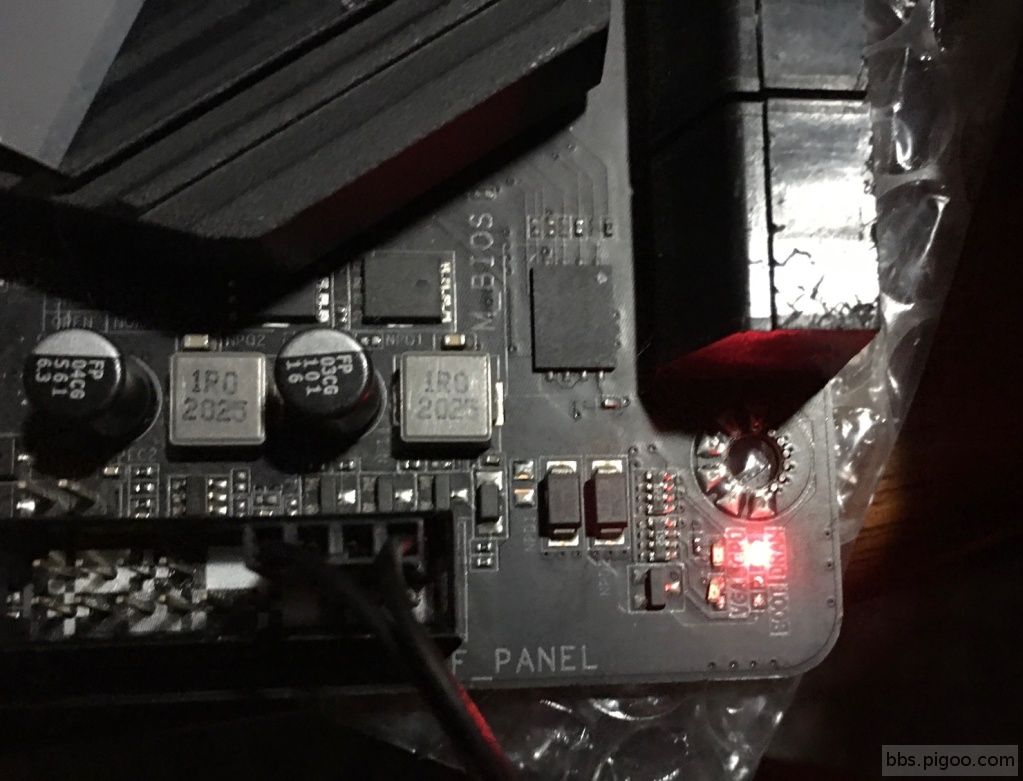

至此接近完修,待燒Cinebench與功能測試,並修補BOOT LED掉件、PCB刮傷固化處理。

感謝各位收看小弟拙作  ,炎炎夏日多補充水份,開車心平氣和。
