當高速線路跨越兩塊參考面時...stitching capacitor

已有 42 次閱讀2025-4-29 05:48 PM

當高速信號線路跨越兩塊參考面

要注意信號於參考面返回途徑是不是繞了遠路

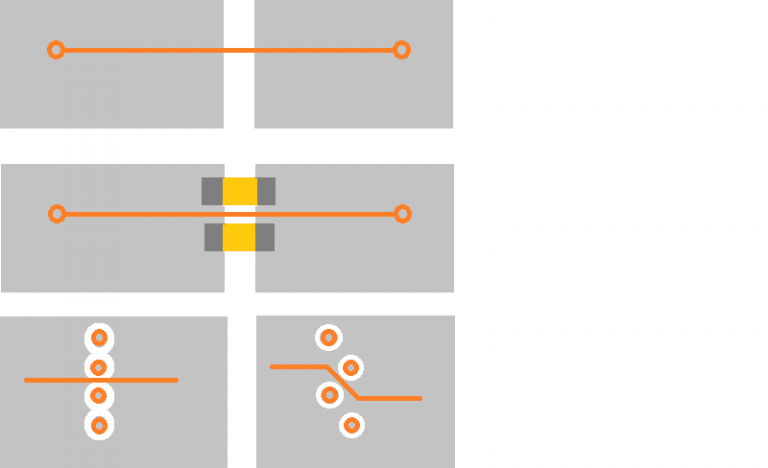

為了不繞遠路給造了一條捷徑 stitching capacitor 縫合電容

兩塊參考面不限於字面某一塊參考面因局部有段分割但是阻礙了返回途徑

例如有時候過孔被整齊排列導致其周圍挖空區連成前述現象 [某一塊參考面因局部有段分割]

這種問題用 [信號於參考面返回途徑是不是繞了遠路] 就能明白
