Lenovo ideapad3 15iau7 電路圖或點位圖(付主板號)

rrb560925 · 發表於 2026-7-15 14:38:47

本帖最後由 rrb560925 於 2026-7-15 02:42 PM 編輯

因為這台筆電沒有任何供電反映!

1

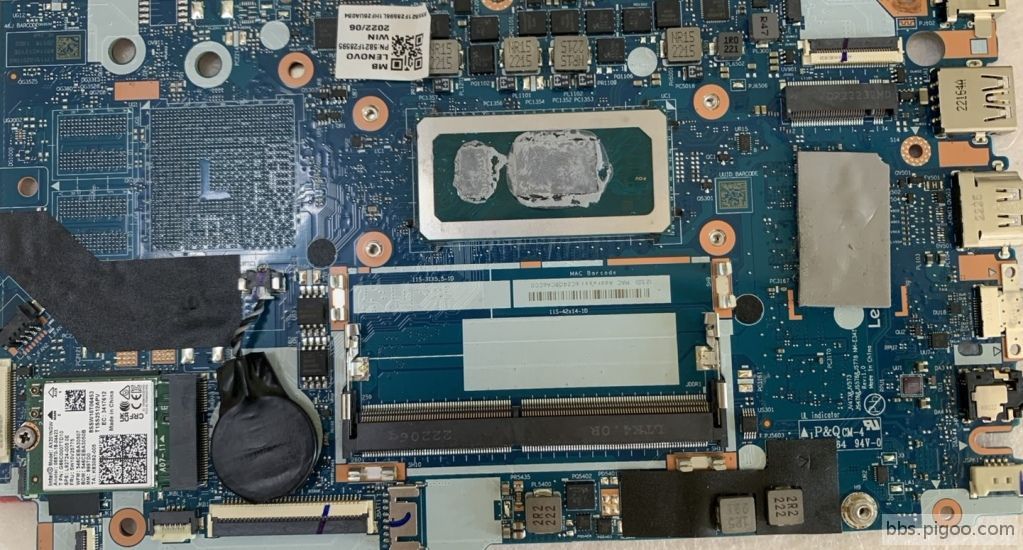

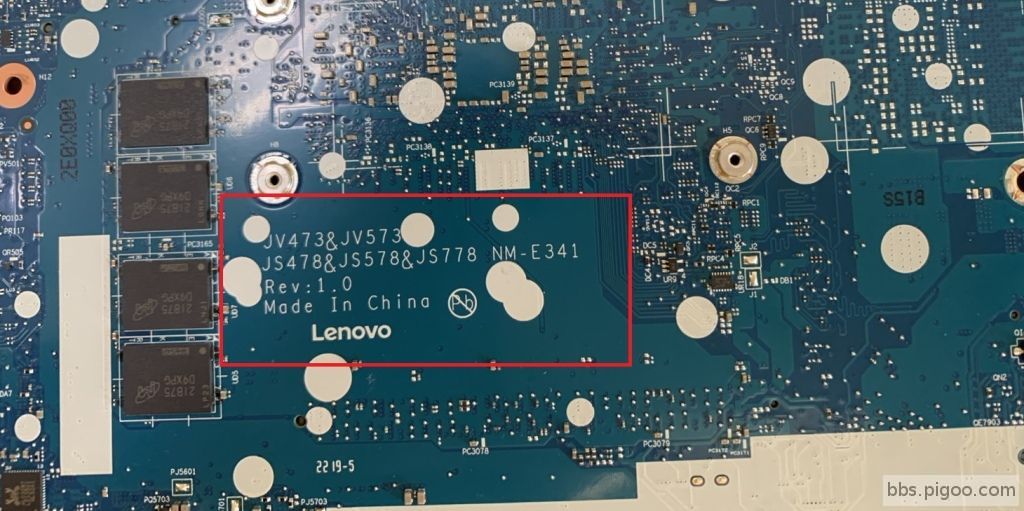

Lenovo ideapad3 15iau7 電路圖或點位圖(付主板號:NM-E341 1.0V)

2

請各位大大提供電路圖或點位圖資訊! 謝謝!

peter180 · 發表於 2026-7-16 02:01:19

NM-E341 REV1.0 (BDV)(.tvw) .rar (3.67 MB, 下載次數: 4)

LCFC NM-E341 REV 0.1 PDF .rar (1.86 MB, 下載次數: 3)

rrb560925 · 發表於 2026-7-16 15:38:44

peter180 發表於 2026-7-16 02:01 AM

感謝 peter180 大大!

rrb560925 · 發表於 2026-7-16 19:34:26

本帖最後由 rrb560925 於 2026-7-16 07:51 PM 編輯

rrb560925 發表於 2026-7-16 03:38 PM
感謝 peter180 大大!

查修結果 20VB+ 迴路短路,經過不斷的斷開迴路,如PJ3001 ,PJ2101 ,PJ5601 ,pJ5701 (5v),

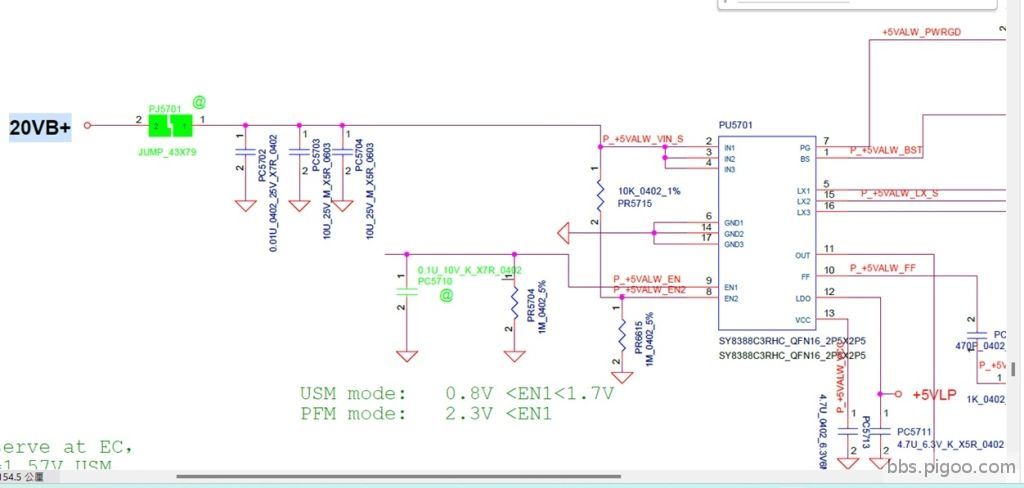

最後找到pu5701 2,3,4 短路如下圖

1234

目前訂購零件中!
