ASUS A320M-K，時開機時不上電開機，維修實例

jacson99

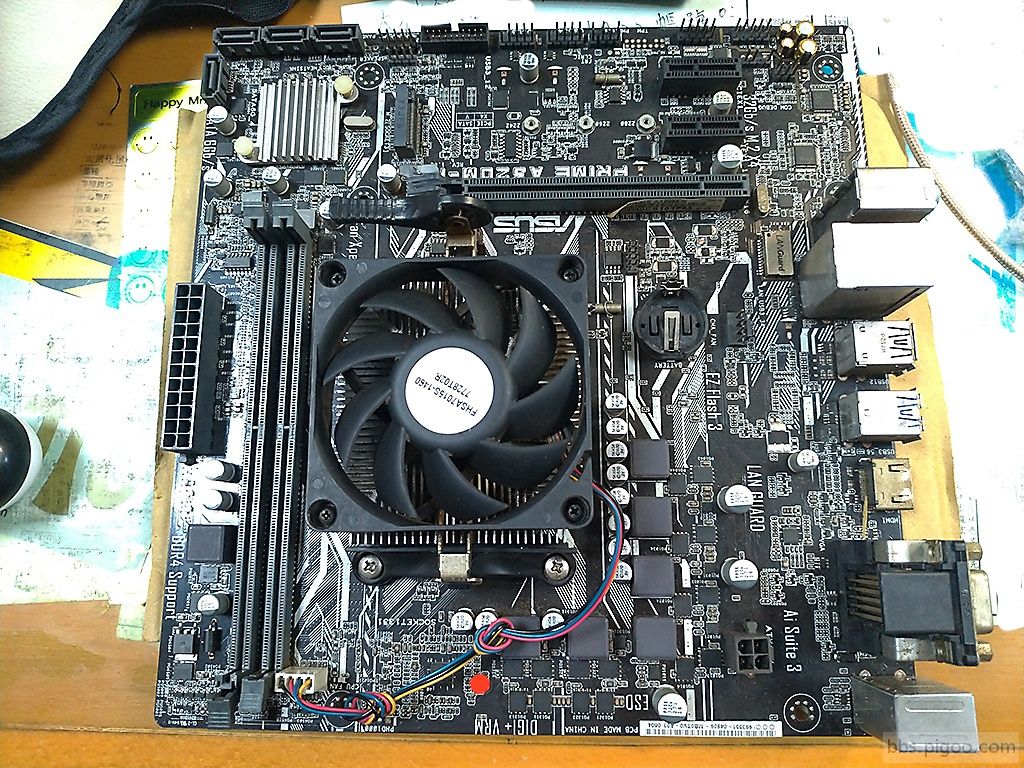

1.辦公室學弟託修主機板ASUS A320M-K，
故障現象: 多數時間無法觸發上電開機，
反覆重啟AC電源，偶爾可以觸發開機，
開機後就能正常使用，不會當機or重啟，


--
2.參考版上前人實例，獅子魚大提點的回覆:
*****************
AM4
一、待機部分電壓產生先後順序：1、SIO-3VA 2、3VSB/CPU-1P8-S5
3、CPU-1P5/CPU-VDDP-S5/PM-1P05-S5
待機電壓正常後上CPU產生32.768、25M時鐘
待機部分產生六個電壓兩個時鐘，如若異常會造成不通電或上CPU不通電（CPU某項待機條件異常，不上CPU可以通電，上CPU會拉低S3而導致不通電）
二、上電部分電壓產生先後順序：1、VPP25/PM-1P05通電後大都由S3開啟這兩路電壓。 2.VCCDDR/PM-2P5其中VCCDDR由VPP25PG開啟，PM-2P5由PM-1P05PG開啟。 3、CPU-VDDP（0.9V由VCCDDRPG開啟）。 4、CPU-1P8。5、VCCP-NB/VCORE（0.8V）
*******

上述六個電壓兩個時鐘，核對 GA-AX370-GAMING K7點位圖，
再比較ASUS A320M-K點位圖，找出對應點位名稱(不同廠牌主板，點位命名不同)，
發現上述兩個時鐘，在ASUS A320M-K是32.768K、48M，
可開機時，6個電壓+兩個時鐘正常，
不開機時，缺+1.8VSB(量到約0.3V)和48M(48M是用示波器量的，無波形輸出)
(我發現用電表量壓差其實沒法明確判斷有無起振，)



--

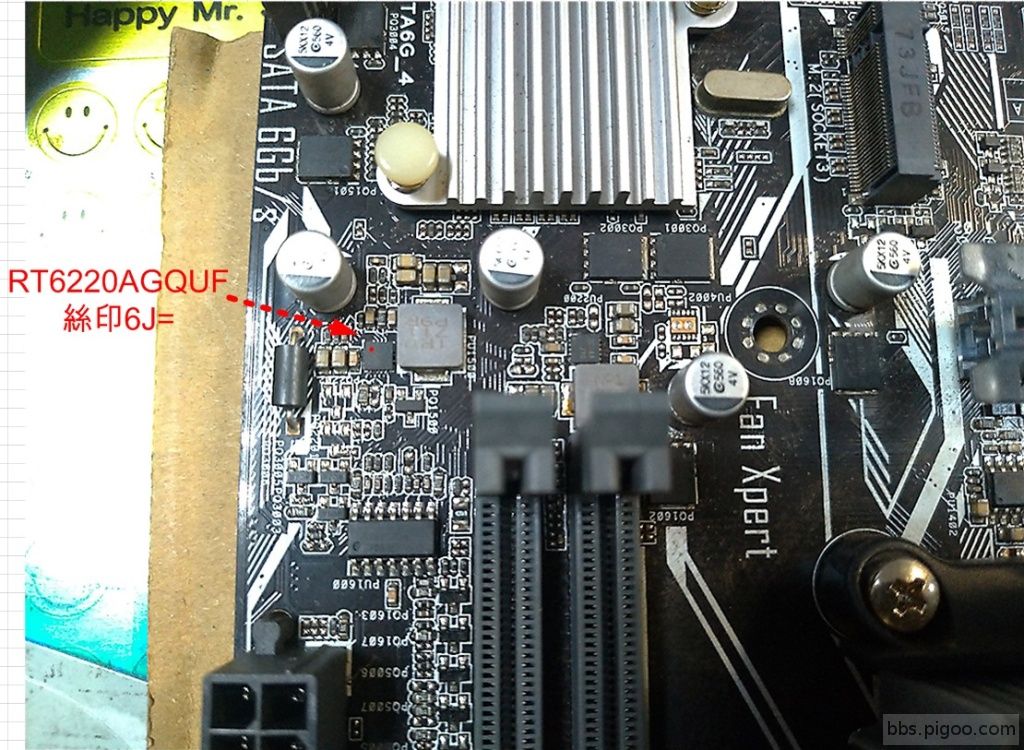

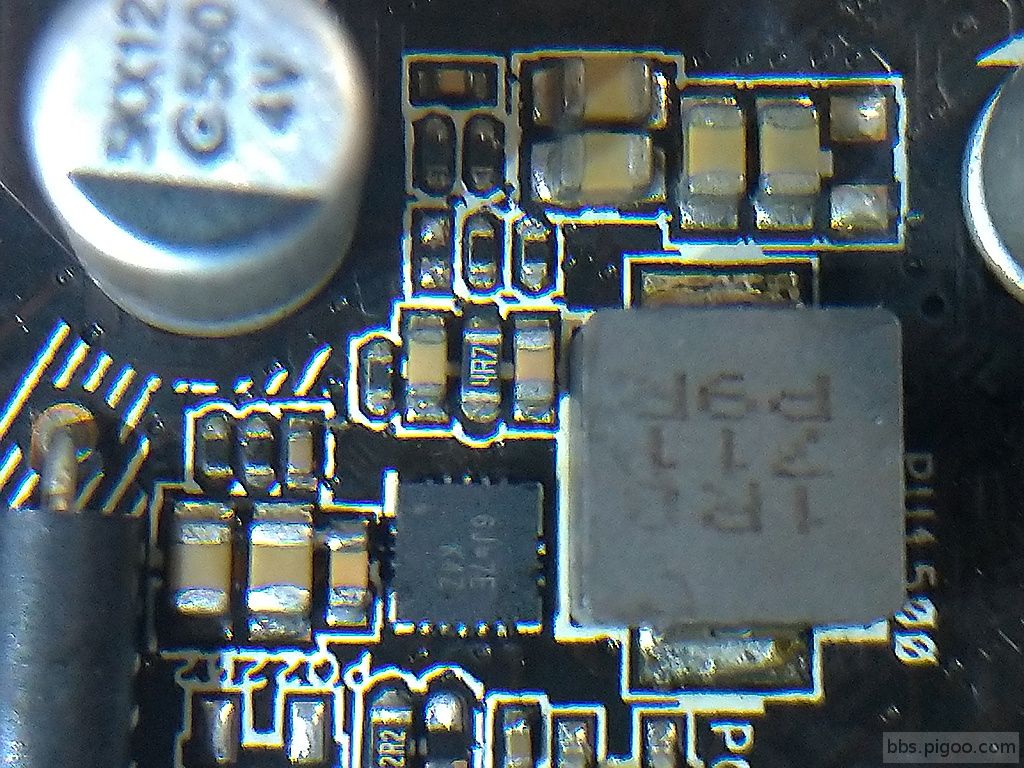

3.RT6220AGQUF，絲印6J=
P_1V8SB_EN_10=2.5V，P_1V8SB_VCC_10=5V，
判斷是RT6220AGQUF故障，造成+1.8VSB電壓異常，
總共換了3顆RT6220AGQUF，
前兩次底部加熱200度(實測PCB約98度)，第1次上部風槍320度，換完依舊無輸出，

第2次上部風槍235度(這次已遵從BGA焊接規範，風槍加熱溫度不可高於240度)，

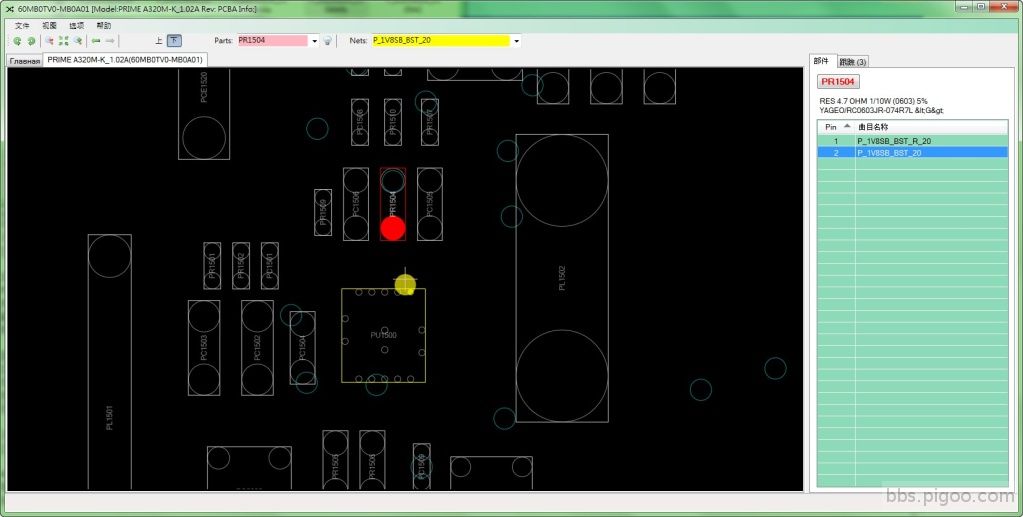

自舉升壓電容0.1uF，串聯電阻4.7ohm，拆下檢查是正常的，
但也換新的上去，+1.8VSB依舊無輸出，
換完依舊無輸出，換到懷疑人生，淘寶那麼久以來，首次懷疑買到故障IC，
但這店家已多次往來，從未出錯，

決定再換顆IC試試，第3次上部風槍220度，搭配有鉛錫漿，約6秒完成，
(底部加熱溫度同前兩次)，

--

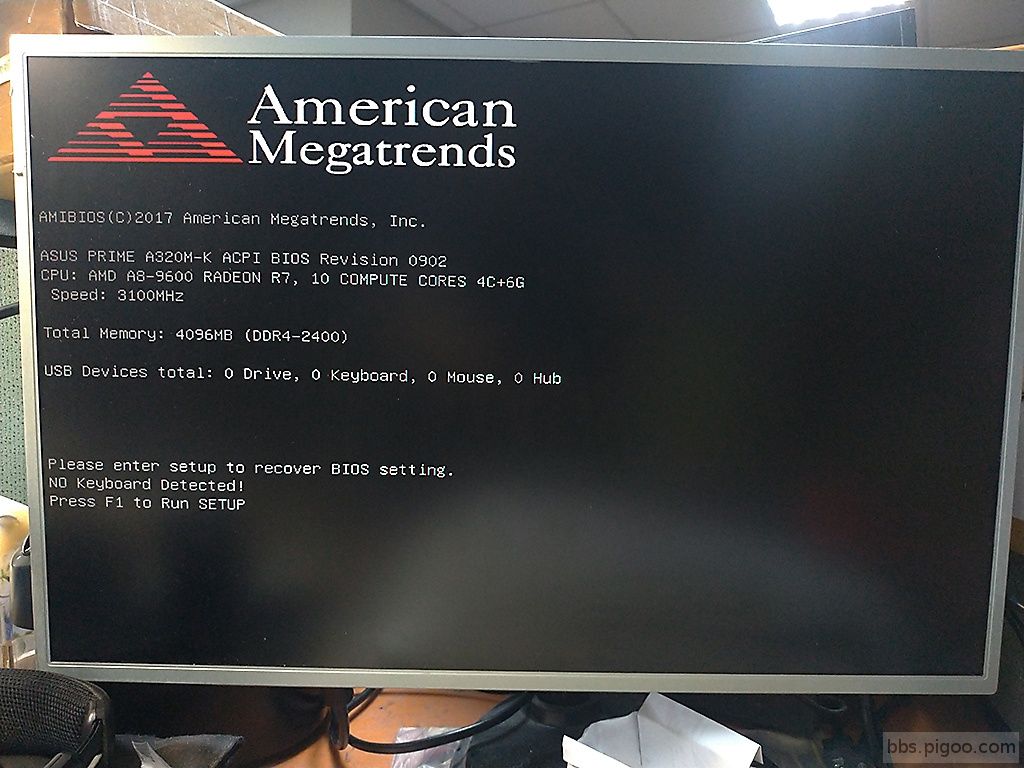

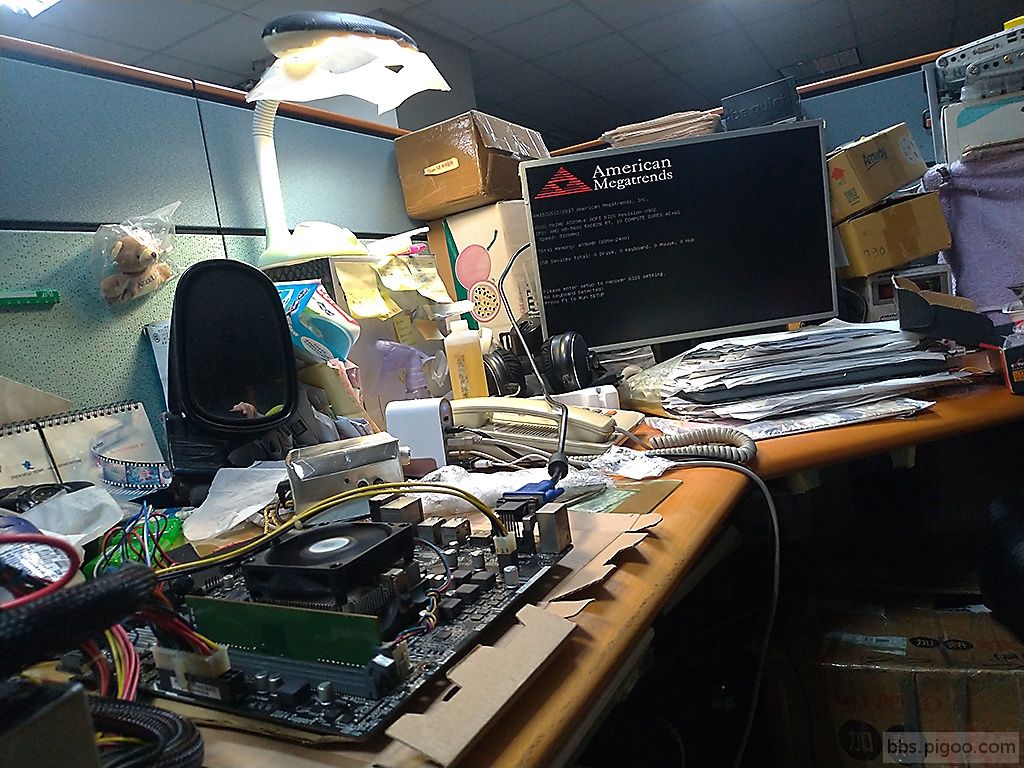

4.插電，開機，終於成功，
果然還是溫度問題，日後一定嚴格遵守焊接規範，
附上ASUS PRIME A320M-K_1.02A點位圖
PRIME A320M-K_1.02A(60MB0TV0-MB0A01).zip (132.59 KB, 下載次數: 8)

2025-8-24 01:53 PM 上傳

點擊檔案名下載附件

感謝收看，祝大家假期愉快，3Q



---

peter180

恭喜J大完修，沒想到這顆IC回焊溫度這麼敏感

我都兇殘的開375度起跳，常常焊VCORE VRM、PSU功率元件的習慣@@

QiuDer

這種芯片就讓我想到GS9238...溫度太高或是焊接時間超過幾秒就會暴斃
還曾經懷疑是不是掏寶賣家坑人，結果完全是溫度問題XD

jacson99

peter180 發表於 2025-8-24 02:19 PM
恭喜J大完修，沒想到這顆IC回焊溫度這麼敏感

我都兇殘的開375度起跳，常常焊VCORE VRM、PSU功率元件的習慣 ...

我就是看大家怎麼都3XX度起跳，
想說自己用235度，是不是太客氣了，
結果就GG惹，

單純的單顆BJT、MOS、電阻、電容，
溫度稍微高點，應該還撐得住，
但這種功能複雜，體積又小又薄的芯片，
溫度還是應該保守點，

jacson99

QiuDer 發表於 2025-8-24 02:44 PM
這種芯片就讓我想到GS9238...溫度太高或是焊接時間超過幾秒就會暴斃
還曾經懷疑是不是掏寶賣家坑人，結果完 ...

".溫度太高或是焊接時間超過幾秒就會暴斃"，
=>完全同意，經過這次經驗，我真的學廢了

peter180

jacson99 發表於 2025-8-24 11:30 PM
我就是看大家怎麼都3XX度起跳，
想說自己用235度，是不是太客氣了，
結果就GG惹，

可能我還沒焊接過這類高整合度的IC?!

主機板我沒有用到預熱台，錫漿我用不習慣，因為容易產生多餘錫球在板子上。

我都預先用烙鐵覆錫，這樣回焊就快很多。

frank1317

這種晶片總要失敗過幾次

pod_win

厲害!，給你一個讚。IC焊接時可以先參考spec規格，裡面大都會標出建議焊接工作溫度，(例如Ti的spec大都有)

rr4e

长见识了，才235度就会烤坏，我都是起步300度，tl494下来再上去都没坏

rr4e

我都怀疑220能把锡吹化？
