Agilent 53131/2 頻率計數器加裝 CH3 3GHz 輸入

duke83

前言：
有時偶爾還是需要測量高頻信號的頻率，原有的 53132 只能量測顯示到兩百多兆赫，就想來擴充增加其第三頻道這樣就能量測到 3GHz 的信號。
且改裝線路非常簡單，用的就是原廠線路所以裝上去更是簡單，連設定都不用機器會自己認得，功能鍵也就能選擇到此 CH3 輸入。

本來想直接買對岸做好的成品賣價三百多人民幣，但仔細算一下所有零件含洗電路板也不到一百人民幣，所以此電路板就像之前的 OCXO 又自製了。

線路圖：

前面四級死命的放大飽合截波都沒關係反正要的是數位訊號，再通過一顆除以 128 的預除器就完事了。

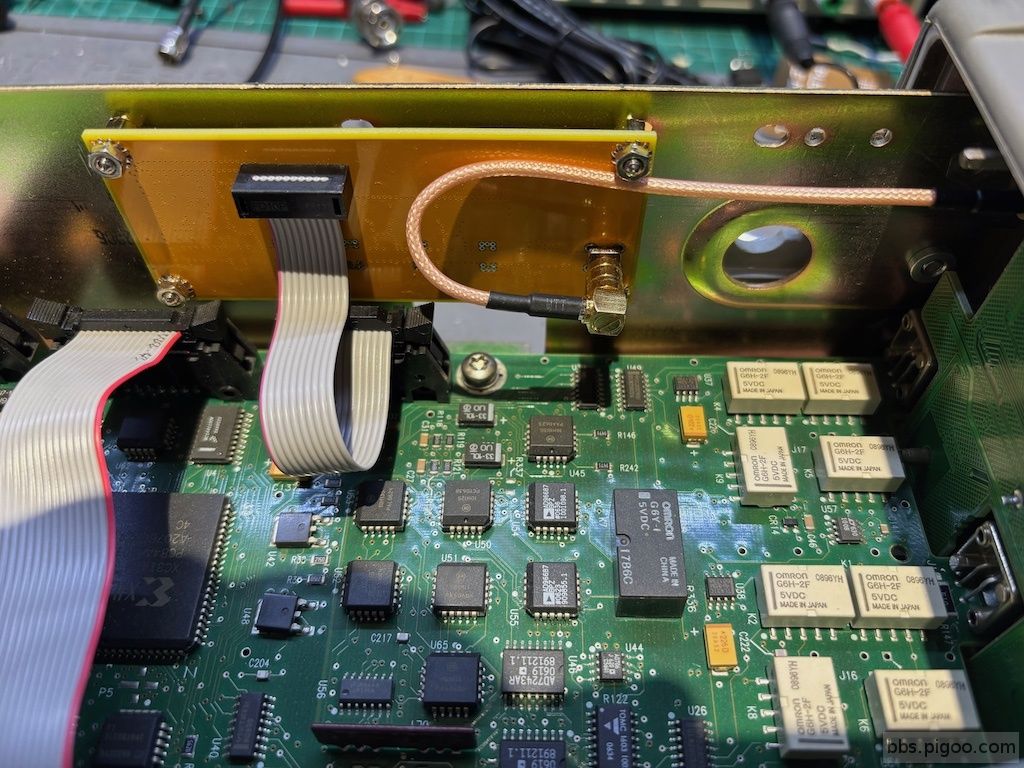

完成品：

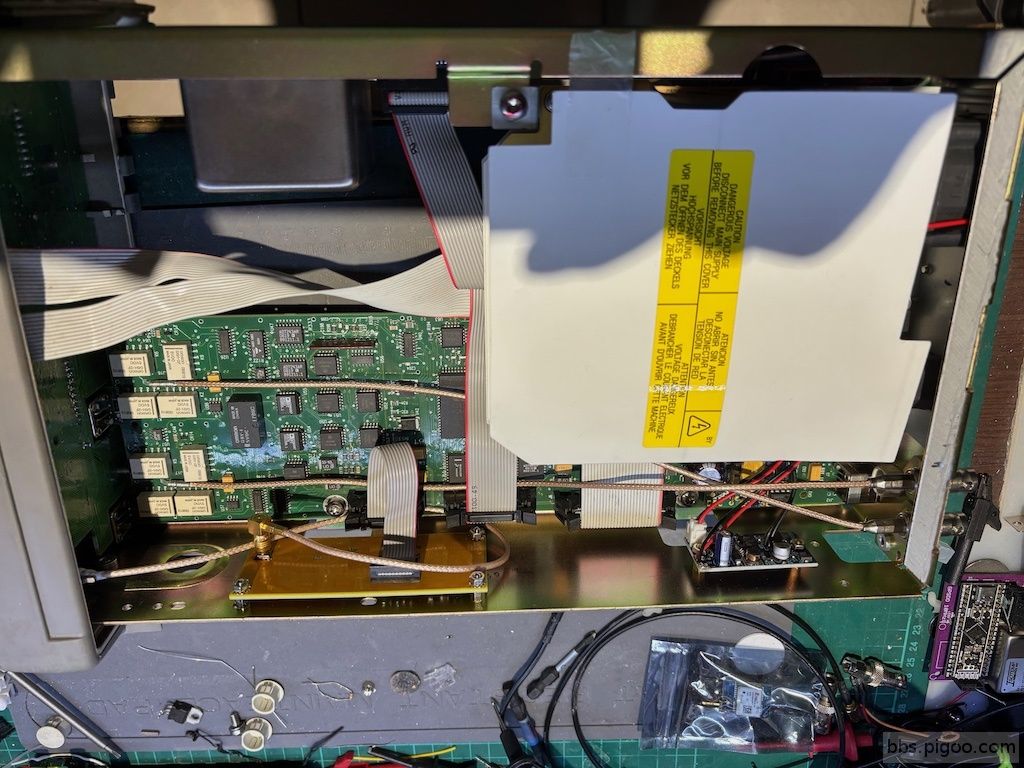

安裝：


順便安裝 CH1 CH2 的背板連接器，這是與正面的 BNC 直接連通了，方便儀器上機架時從後頭連接測試信號。


檢驗：
除了驗證 CH3 能否正常使用外還要測一下此通道的靈敏度才知道電路板畫的好不好。

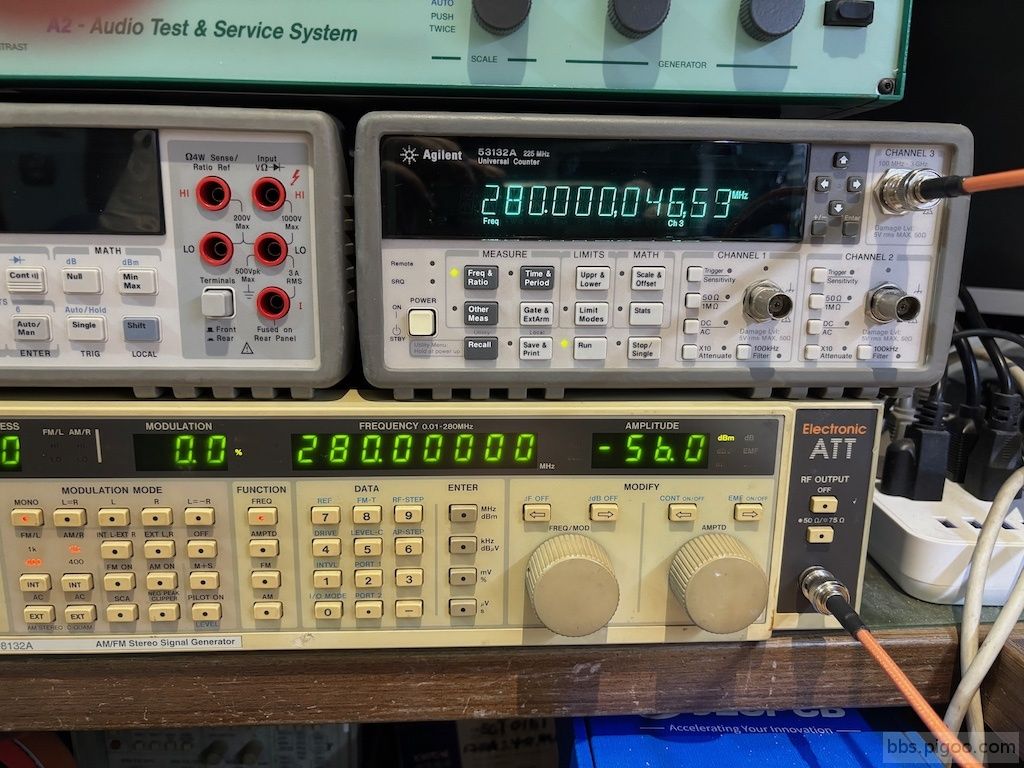

這邊最高只有 280MHz 的信號產生器，有測到 -56dBm 比原廠規格寫的 -27dBm 要好上許多，3GHz 改天再補測。
