ASROCK B360M pro4 缺VCCIO/VCCSA | 缺VCCSA_EN | MLCC crack

peter180

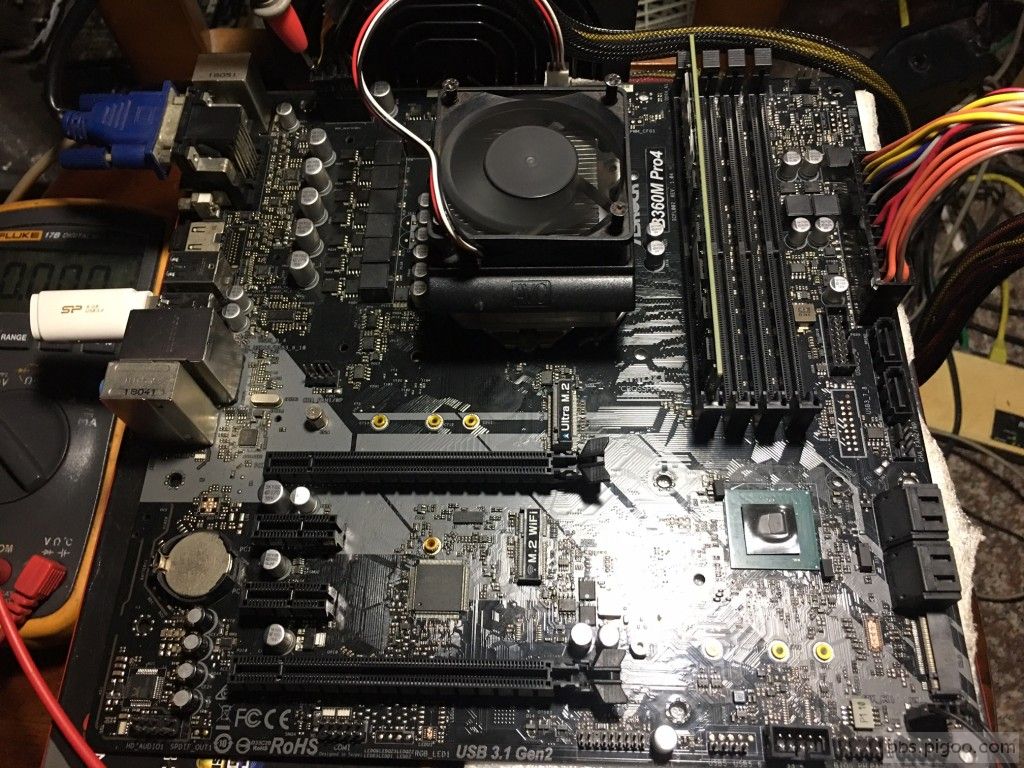

(1)廠牌、型號: ASROCK B360M PRO4 rev.1.04


(2)檢修過程:

測量整板電感與ATX對地二極值正常，上電確認各輸出供電。

3VSB正常，可觸發。

觸發後按照時序改由後往前查異常點，VCORE沒出，再往前級VCCSA、VCCIO查。

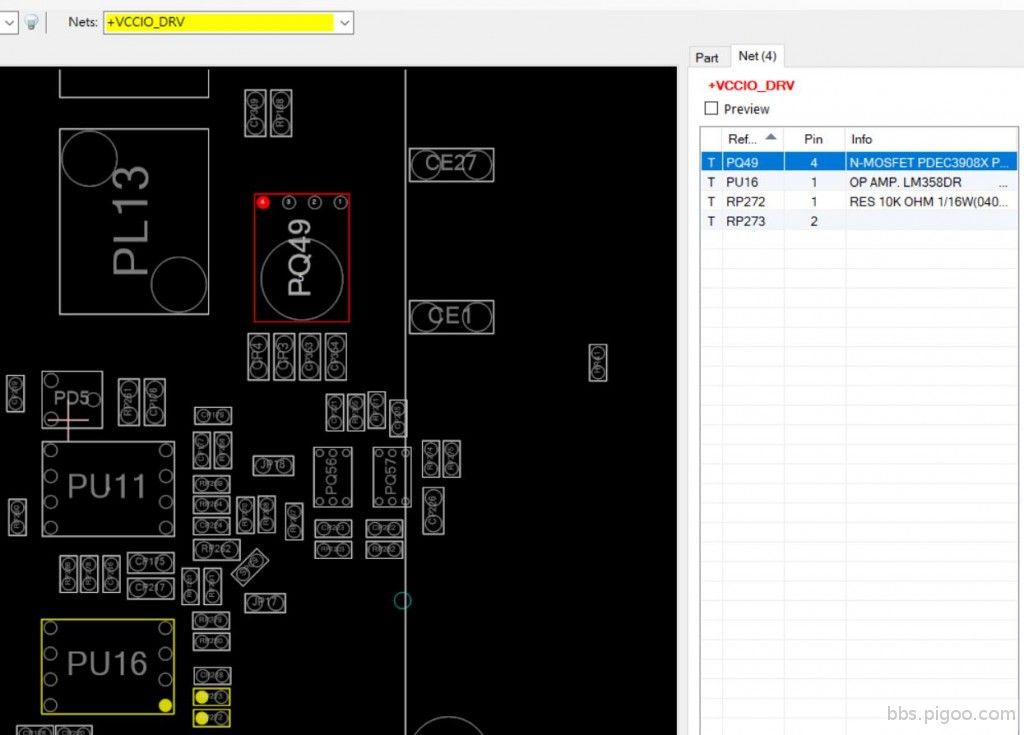

由點位圖可知，PQ49輸出VCCIO採用LM358方案; 實測PQ49 gate有10V，說明LM358電路正常。


VCCIO實際由VCCSA提供，RT8120供電條件VCC 12V正常、VCCSA_EN 0V。

問題找到了，繼續往前級查切確異常零件。

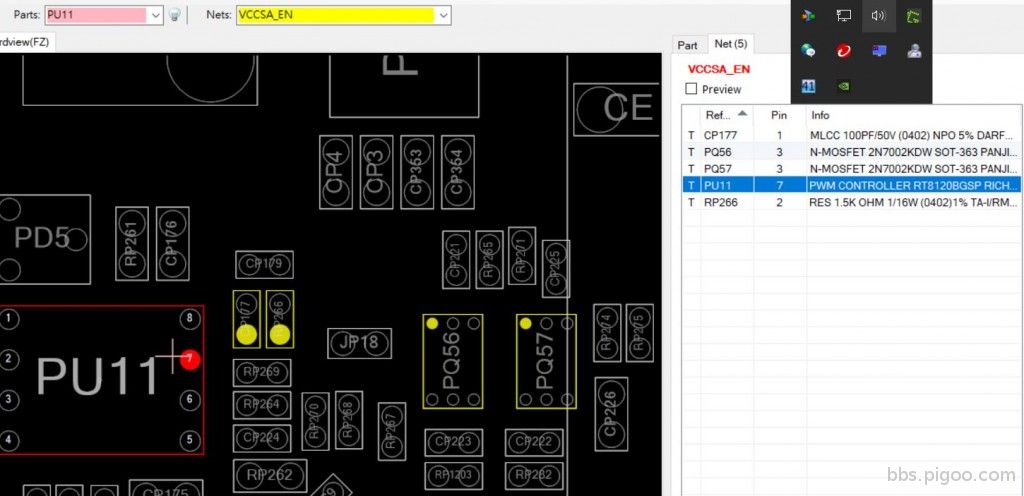

VCCSA_EN信號與其相連的兩顆7002嫌疑很大，先確認各腳位電壓。

VCCSA_EN要得到high，勢必PQ56/PQ57 pin5要低電位，pin5/pin6為低，則pin2要為高電位。

以此條件為依據做判斷。

PQ56 pin2 12V透過兩顆電阻分壓得到3.3V: 正常。

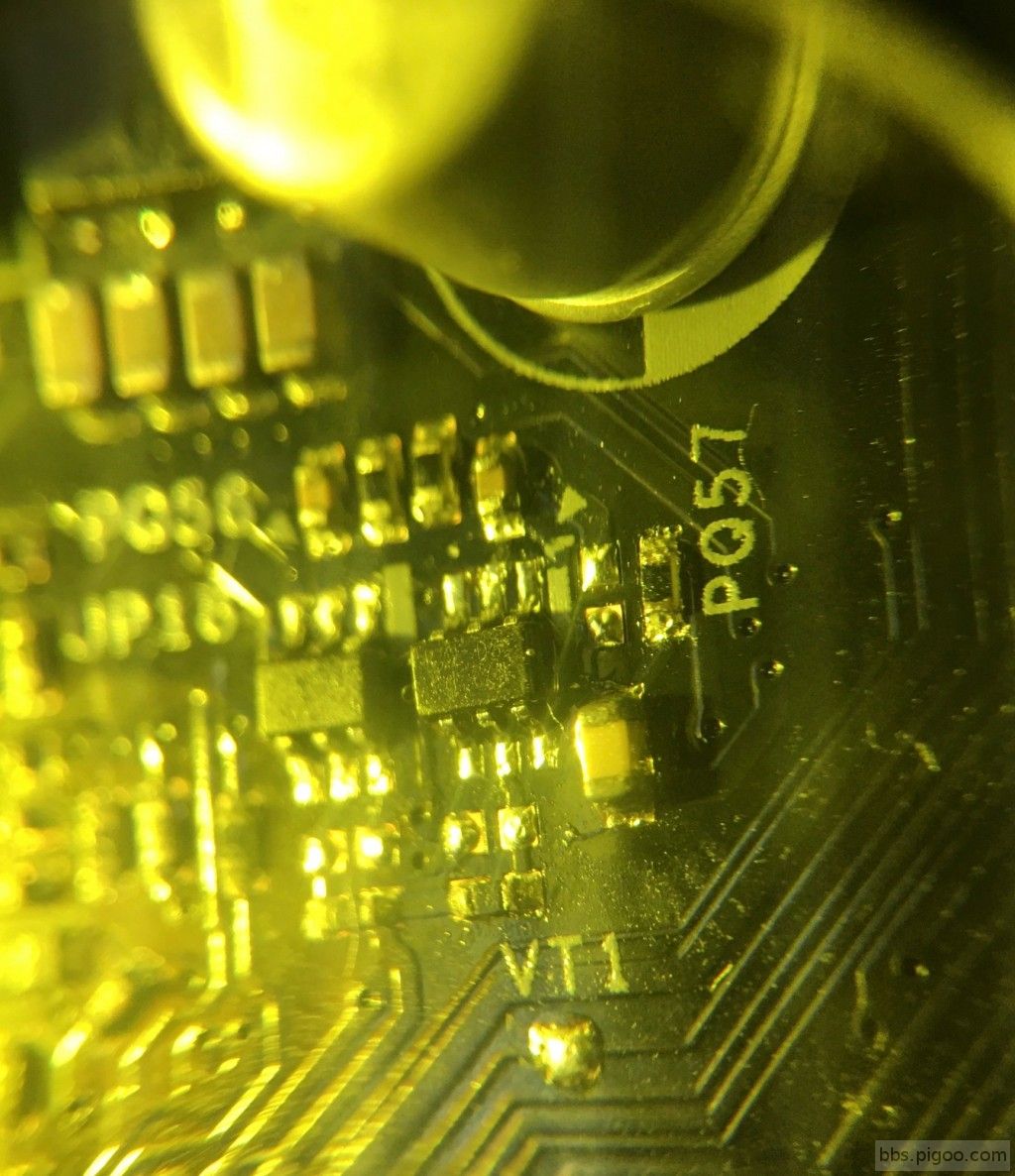

PQ57 pin2 實測只得到0.059V，明顯有漏電或是短路元件。

優先更換PQ57，重新上電PQ57 pin2得到1.6V，說明故障點不是7002，而是MLCC因吹焊加熱特性又改變。

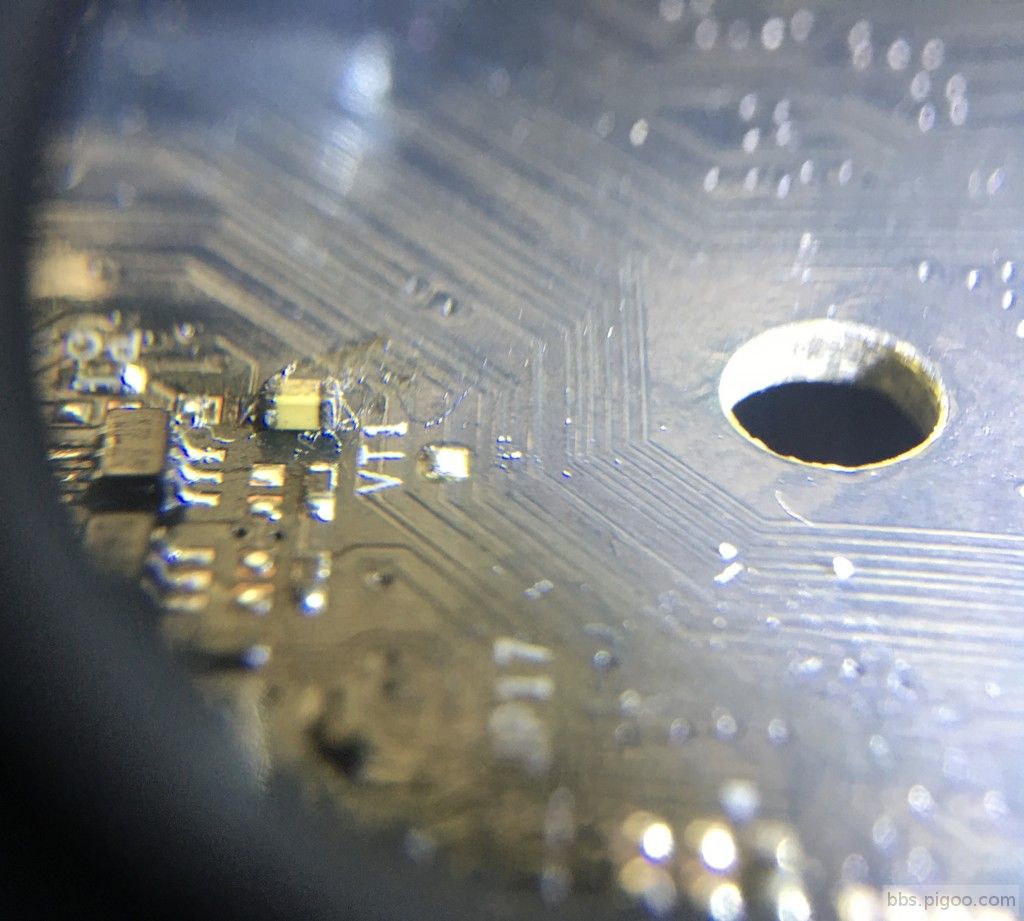

放大鏡觀察CP226 4.7uf有一條裂痕，當下手機喬好久拍的效果不好。

後來移開後有比較明顯，照片之後上傳補足。

斷開4.7uf，pin2 得到3.3V，VCCSA_EN得到1.6V。4.7uf之後找張料板補齊。

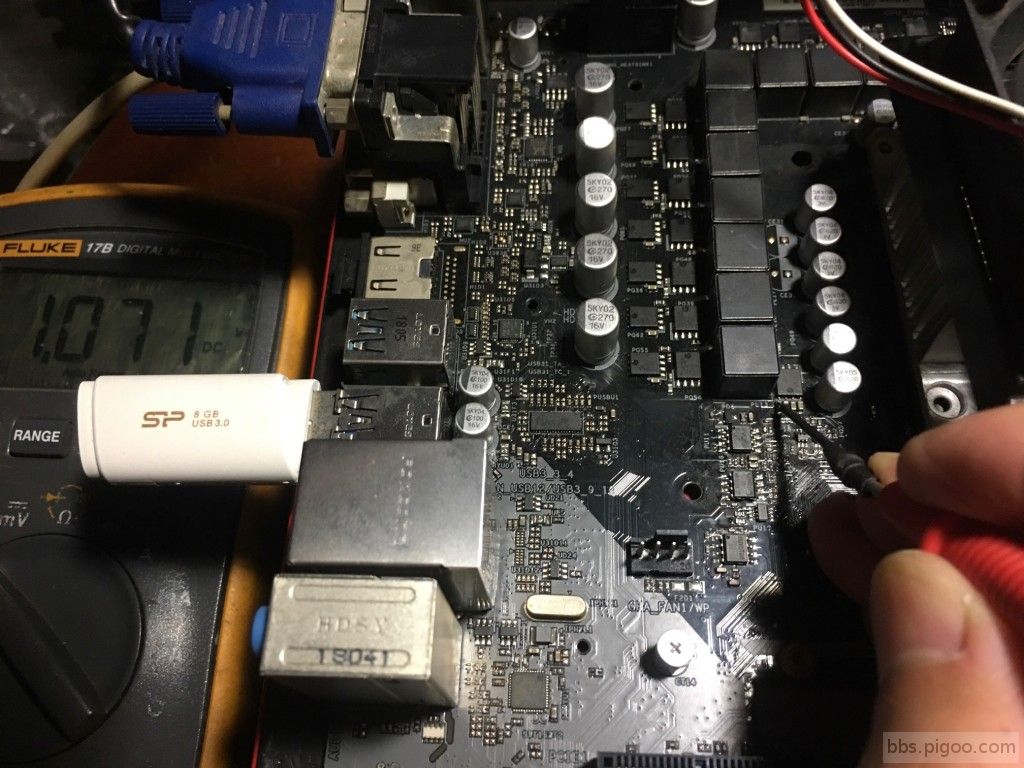

PQ57 pin2

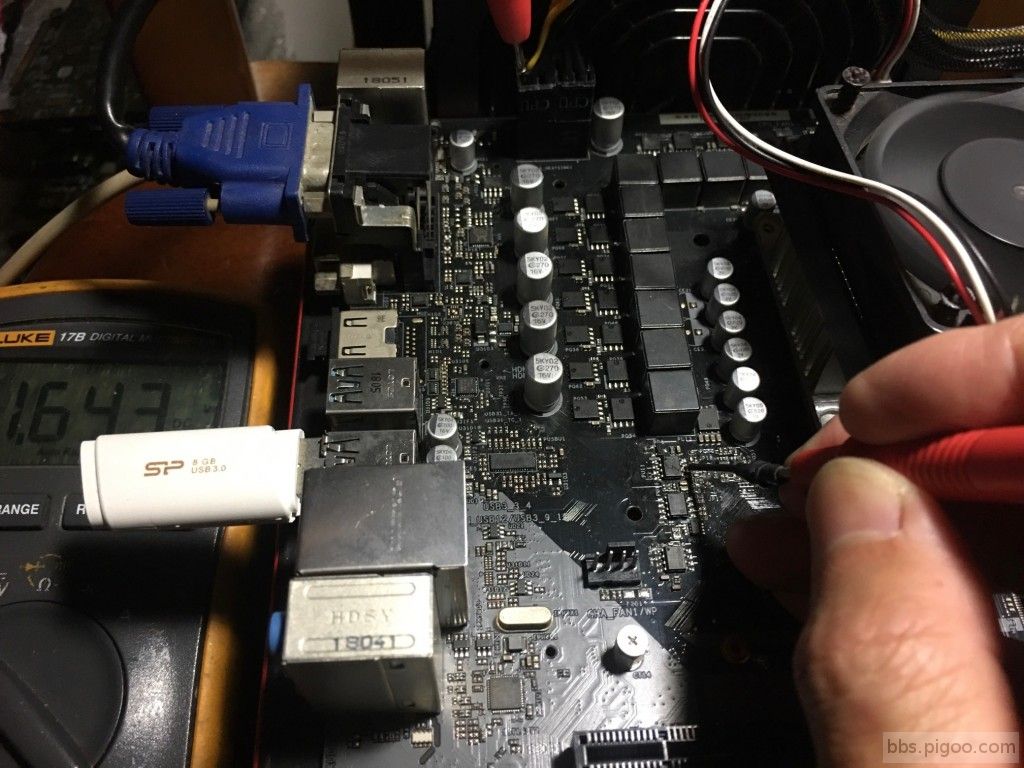

VCCSA_EN

VCCIO、VCCSA也正常輸出，VCORE理所當然的也起來了。

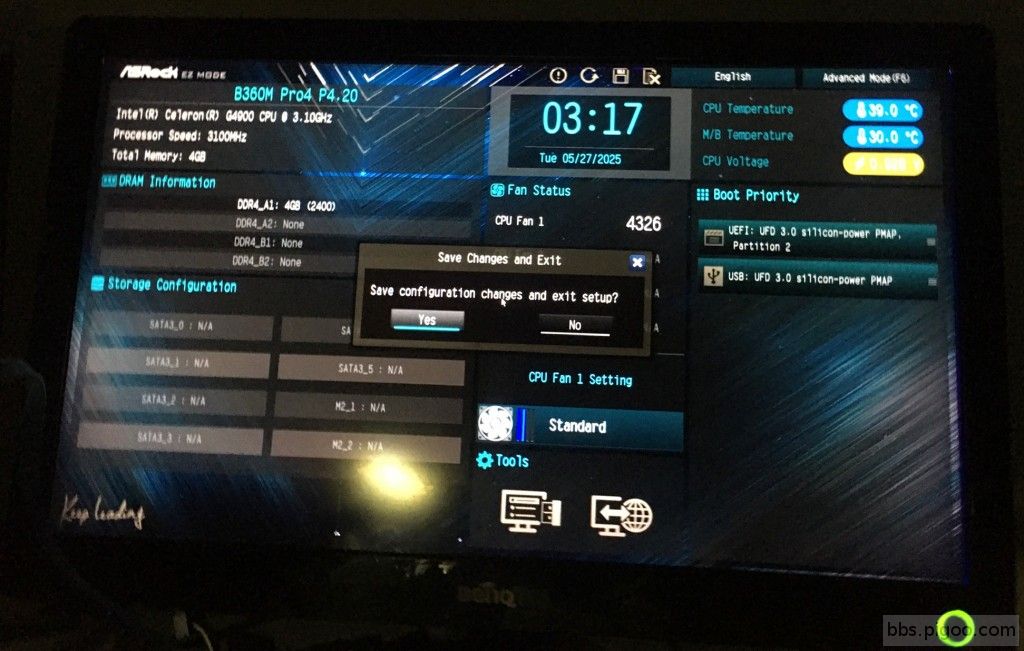

平台

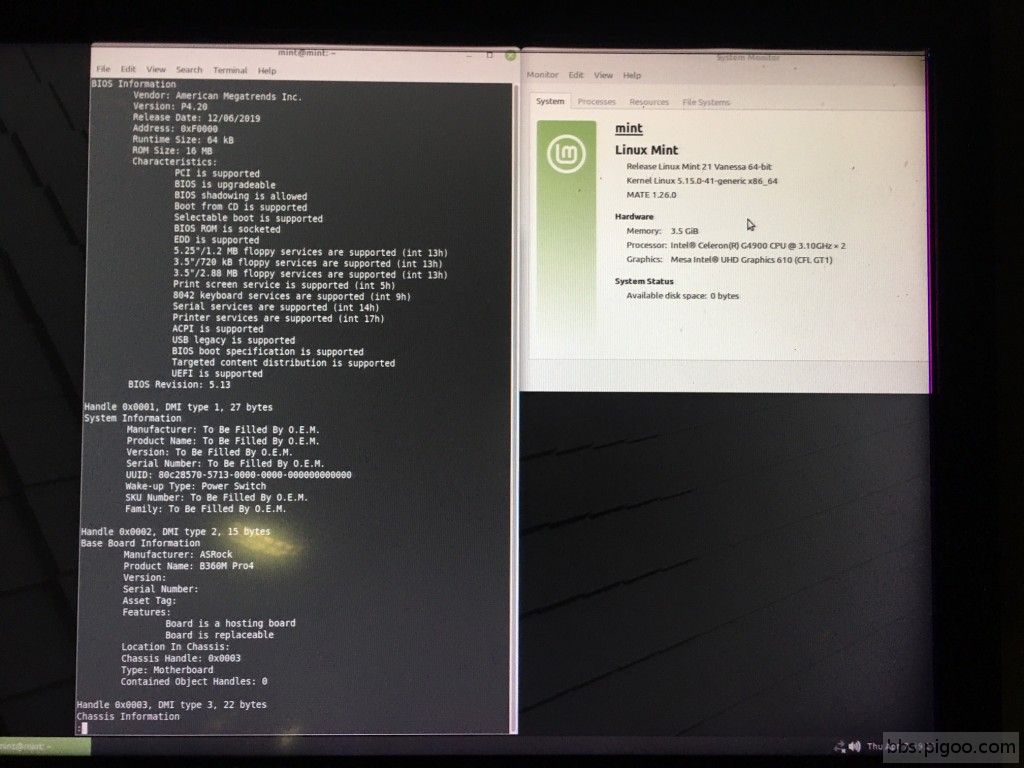

BIOS

LM command輸出

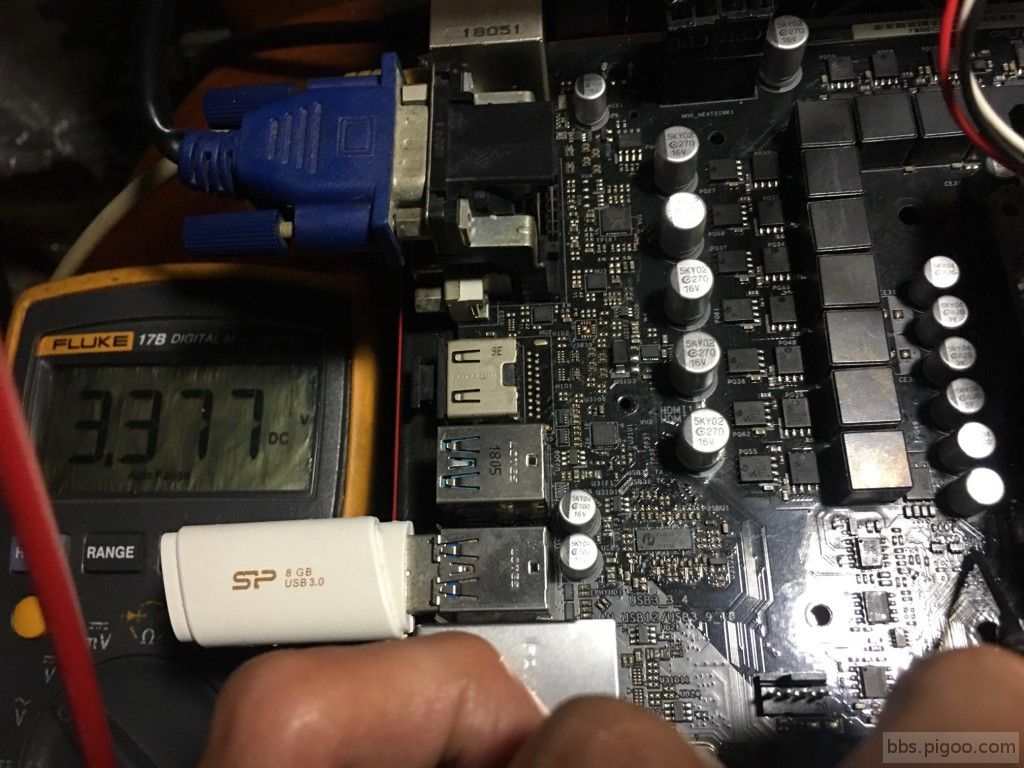

待cinebench壓力測試驗證，過程中同時確認VCCSA_EN的準位是否為標準正常值?!

這張板子要特別感謝T大慷慨餽贈才有這篇維修實例。
感謝各位收看，月底了吃肉粽的閒暇之餘也請多多飼養狗狗。  {n_109:}
