OPA 方波震盪器 LTSPICE 模擬不出來

[複製鏈接]
xiaolaba
發表於 2025-5-4 15:29:13 | 顯示全部樓層 |閱讀模式
本帖最後由 xiaolaba 於 2025-5-4 03:30 PM 編輯

假日學習課題.
模仿這個電路, 日立除濕機 RD-12KL 濕度感知電路的AC驅動電路
https://bbs.pigoo.com/thread-87194-1-1.html
純粹為了學習電路原理

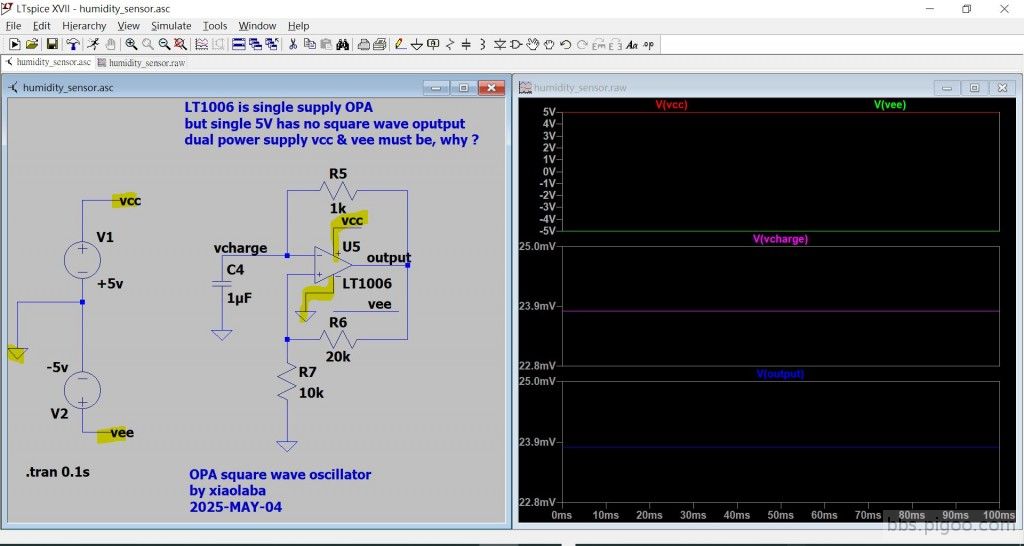

用LTSPICE 模擬, 選了 LT1006, 單電源供電的OPA, 模擬不成功.

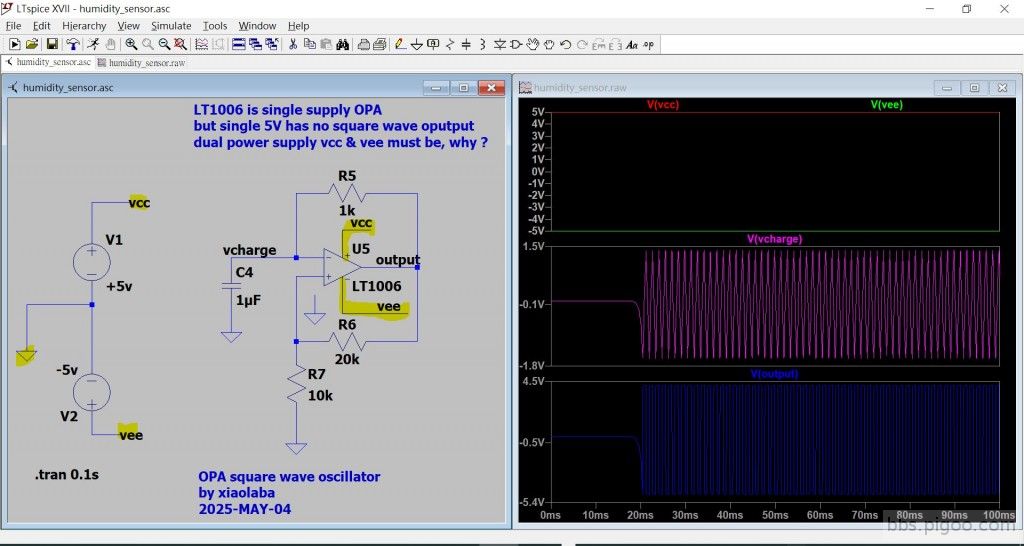

後來加上雙電源, 震盪出來了.
說明模擬成功了一半, 原因是單電源時她沒出來方波. 有經驗的大俠請給指點指點.

LTSPICE 源碼和模擬波形圖



  1. Version 4
  2. Version 4
  3. SHEET 1 948 972
  4. WIRE 432 -400 288 -400
  5. WIRE 576 -400 432 -400
  6. WIRE 288 -352 288 -400
  7. WIRE 432 -352 432 -400
  8. WIRE 576 -352 576 -400
  9. WIRE -336 -272 -384 -272
  10. WIRE -176 -272 -256 -272
  11. WIRE -672 -256 -736 -256
  12. WIRE 288 -240 288 -272
  13. WIRE 432 -224 432 -272
  14. WIRE 576 -224 576 -272
  15. WIRE 576 -224 432 -224
  16. WIRE 784 -224 576 -224
  17. WIRE -272 -208 -304 -208
  18. WIRE -256 -208 -272 -208
  19. WIRE -736 -192 -736 -256
  20. WIRE -304 -176 -304 -208
  21. WIRE -464 -160 -496 -160
  22. WIRE -384 -160 -384 -272
  23. WIRE -384 -160 -464 -160
  24. WIRE -336 -160 -384 -160
  25. WIRE -496 -144 -496 -160
  26. WIRE -208 -144 -272 -144
  27. WIRE -176 -144 -176 -272
  28. WIRE -176 -144 -208 -144
  29. WIRE -336 -128 -384 -128
  30. WIRE -736 -80 -736 -112
  31. WIRE -736 -80 -848 -80
  32. WIRE -352 -64 -352 -96
  33. WIRE -304 -64 -304 -112
  34. WIRE -224 -64 -304 -64
  35. WIRE -192 -64 -224 -64
  36. WIRE -496 -32 -496 -80
  37. WIRE 640 -32 480 -32
  38. WIRE 944 -32 720 -32
  39. WIRE -384 -16 -384 -128
  40. WIRE -336 -16 -384 -16
  41. WIRE -176 -16 -176 -144
  42. WIRE -176 -16 -256 -16
  43. WIRE -848 0 -848 -80
  44. WIRE -384 16 -384 -16
  45. WIRE -736 32 -736 -80
  46. WIRE 784 64 784 -224
  47. WIRE 784 64 496 64
  48. WIRE 272 112 272 96
  49. WIRE 288 112 288 -176
  50. WIRE 288 112 272 112
  51. WIRE 496 112 496 64
  52. WIRE 512 112 496 112
  53. WIRE 624 128 576 128
  54. WIRE 656 128 624 128
  55. WIRE 784 128 784 64
  56. WIRE 784 128 720 128
  57. WIRE 816 128 784 128
  58. WIRE 944 128 944 -32
  59. WIRE 944 128 880 128
  60. WIRE -736 144 -736 112
  61. WIRE -688 144 -736 144
  62. WIRE 272 144 272 112
  63. WIRE 480 144 480 32
  64. WIRE 480 144 272 144
  65. WIRE 512 144 480 144
  66. WIRE -384 160 -384 96
  67. WIRE 384 176 352 176
  68. WIRE 416 176 384 176
  69. WIRE 352 208 352 176
  70. WIRE 624 240 624 128
  71. WIRE 656 240 624 240
  72. WIRE 624 288 624 240
  73. WIRE 352 336 352 288
  74. WIRE 352 432 352 416
  75. WIRE 464 432 352 432
  76. WIRE 544 432 528 432
  77. WIRE 624 432 624 352
  78. WIRE 624 432 544 432
  79. WIRE 352 560 352 432
  80. WIRE 480 560 352 560
  81. WIRE 592 560 544 560
  82. WIRE -288 592 -384 592
  83. WIRE -208 592 -288 592
  84. WIRE -112 592 -208 592
  85. WIRE 96 640 -48 640
  86. WIRE 352 640 352 560
  87. WIRE 480 640 352 640
  88. WIRE 592 640 592 560
  89. WIRE 592 640 560 640
  90. WIRE -208 688 -208 656
  91. WIRE -288 704 -288 592
  92. WIRE 352 704 352 640
  93. WIRE 400 704 352 704
  94. WIRE -48 720 -48 640
  95. WIRE -16 720 -48 720
  96. WIRE 592 720 592 640
  97. WIRE 592 720 464 720
  98. WIRE 608 720 592 720
  99. WIRE 736 720 688 720
  100. WIRE 832 720 736 720
  101. WIRE 96 736 96 640
  102. WIRE 96 736 48 736
  103. WIRE 272 736 272 144
  104. WIRE 272 736 96 736
  105. WIRE 288 736 272 736
  106. WIRE 400 736 288 736
  107. WIRE -112 752 -112 672
  108. WIRE -16 752 -112 752
  109. WIRE 288 768 288 736
  110. WIRE -288 816 -288 784
  111. WIRE -288 816 -384 816
  112. WIRE -112 816 -112 752
  113. WIRE 736 816 736 784
  114. WIRE 288 880 288 832
  115. WIRE -112 912 -112 896
  116. WIRE -112 912 -384 912
  117. WIRE -112 928 -112 912
  118. WIRE 0 0 0 0
  119. FLAG -272 -208 vcc
  120. FLAG -672 -256 vcc
  121. FLAG 288 880 0
  122. FLAG -112 928 0
  123. FLAG -288 592 vcc
  124. FLAG 384 176 vcc
  125. FLAG 736 816 0
  126. FLAG 832 720 TER2
  127. FLAG -208 688 0
  128. FLAG -384 592 TER1
  129. FLAG -384 816 TER4
  130. FLAG -384 912 TER3
  131. FLAG -384 160 0
  132. FLAG -496 -32 0
  133. FLAG -848 0 0
  134. FLAG -688 144 vee
  135. FLAG -352 -64 0
  136. FLAG -224 -64 vee
  137. FLAG -208 -144 output
  138. FLAG -464 -160 vcharge
  139. SYMBOL Opamps\\LT1179 544 64 R0
  140. SYMATTR InstName U2
  141. SYMBOL Opamps\\LT1179 432 656 R0
  142. SYMATTR InstName U3
  143. SYMBOL Opamps\\LT1179 16 672 R0
  144. SYMATTR InstName U4
  145. SYMBOL res -240 -32 R90
  146. WINDOW 0 0 56 VBottom 2
  147. WINDOW 3 32 56 VTop 2
  148. SYMATTR InstName R6
  149. SYMATTR Value 20k
  150. SYMBOL res -240 -288 R90
  151. WINDOW 0 0 56 VBottom 2
  152. WINDOW 3 32 56 VTop 2
  153. SYMATTR InstName R5
  154. SYMATTR Value 1k
  155. SYMBOL voltage -736 -208 R0
  156. WINDOW 123 0 0 Left 0
  157. WINDOW 39 0 0 Left 0
  158. SYMATTR InstName V1
  159. SYMATTR Value +5v
  160. SYMBOL diode 656 144 R270
  161. WINDOW 0 32 32 VTop 2
  162. WINDOW 3 0 32 VBottom 2
  163. SYMATTR InstName D1
  164. SYMATTR Value 1N914
  165. SYMBOL diode 816 144 R270
  166. WINDOW 0 32 32 VTop 2
  167. WINDOW 3 0 32 VBottom 2
  168. SYMATTR InstName D2
  169. SYMATTR Value 1N914
  170. SYMBOL diode 640 352 R180
  171. WINDOW 0 24 64 Left 2
  172. WINDOW 3 24 0 Left 2
  173. SYMATTR InstName D3
  174. SYMATTR Value 1N914
  175. SYMBOL res 736 -48 R90
  176. WINDOW 0 0 56 VBottom 2
  177. WINDOW 3 32 56 VTop 2
  178. SYMATTR InstName R9
  179. SYMATTR Value 150
  180. SYMBOL cap 464 -32 R0
  181. SYMATTR InstName C5
  182. SYMATTR Value 10湩
  183. SYMBOL res -128 800 R0
  184. SYMATTR InstName R3
  185. SYMATTR Value 16k
  186. SYMBOL res -128 576 R0
  187. SYMATTR InstName R2
  188. SYMATTR Value 20k
  189. SYMBOL cap 272 768 R0
  190. SYMATTR InstName C6
  191. SYMATTR Value 1湩
  192. SYMBOL cap -224 592 R0
  193. SYMATTR InstName C1
  194. SYMATTR Value 10湩
  195. SYMBOL res 336 320 R0
  196. SYMATTR InstName R14
  197. SYMATTR Value 8k2
  198. SYMBOL res 336 192 R0
  199. SYMATTR InstName R1
  200. SYMATTR Value 110k
  201. SYMBOL res 560 416 R90
  202. WINDOW 0 0 56 VBottom 2
  203. WINDOW 3 32 56 VTop 2
  204. SYMATTR InstName R10
  205. SYMATTR Value 20k
  206. SYMBOL res 704 704 R90
  207. WINDOW 0 0 56 VBottom 2
  208. WINDOW 3 32 56 VTop 2
  209. SYMATTR InstName R11
  210. SYMATTR Value 3k
  211. SYMBOL res 576 624 R90
  212. WINDOW 0 0 56 VBottom 2
  213. WINDOW 3 32 56 VTop 2
  214. SYMATTR InstName R12
  215. SYMATTR Value 110k
  216. SYMBOL cap 544 544 R90
  217. WINDOW 0 0 32 VBottom 2
  218. WINDOW 3 32 32 VTop 2
  219. SYMATTR InstName C7
  220. SYMATTR Value 100pf
  221. SYMBOL cap 720 720 R0
  222. SYMATTR InstName C2
  223. SYMATTR Value 10湩
  224. SYMBOL res -304 688 R0
  225. SYMATTR InstName R4
  226. SYMATTR Value 41k
  227. SYMBOL cap 272 -240 R0
  228. SYMATTR InstName C3
  229. SYMATTR Value 1湩
  230. SYMBOL res 272 -368 R0
  231. SYMATTR InstName R19
  232. SYMATTR Value 300
  233. SYMBOL res 416 -368 R0
  234. SYMATTR InstName R8
  235. SYMATTR Value 500k
  236. SYMBOL res 560 -368 R0
  237. SYMATTR InstName R15
  238. SYMATTR Value 10k
  239. SYMBOL res -400 0 R0
  240. SYMATTR InstName R7
  241. SYMATTR Value 10k
  242. SYMBOL cap -512 -144 R0
  243. SYMATTR InstName C4
  244. SYMATTR Value 1湩
  245. SYMBOL voltage -736 128 R180
  246. WINDOW 123 0 0 Left 0
  247. WINDOW 39 0 0 Left 0
  248. SYMATTR InstName V2
  249. SYMATTR Value -5v
  250. SYMBOL Opamps\\LT1006 -304 -208 R0
  251. SYMATTR InstName U5
  252. TEXT -834 212 Left 2 !.tran 0.1s
  253. TEXT -552 216 Left 2 ;OPA square wave oscillator\nby xiaolaba\n2025-MAY-04
  254. TEXT -560 -416 Left 2 ;LT1006 is single supply OPA\nbut single 5V has no square wave oputput\ndual power supply vcc & vee must be, why ?

複製代碼

評分

2

查看全部評分
回復

舉報

SIMON1016
發表於 2025-5-4 20:19:52 | 顯示全部樓層
本帖最後由 SIMON1016 於 2025-5-4 08:31 PM 編輯

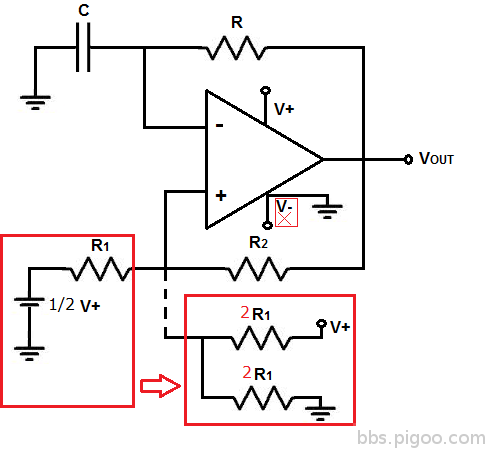

雙電源OPA電路 轉用單電源OPA   參考電位請用1/2 Vcc, 即C4與R7 參考電位
這項基本概念丟了嗎?

單電源V1 直接併 1歐姆串1歐姆 於地   擬一個1/2Vcc 作為參考電位

剛剛看了日立那張圖 就是這段線路 R2(20K) R3(16K)分壓 OPA1電壓隨耦器
回復

舉報

xiaolaba
 樓主| 發表於 2025-5-5 10:55:29 | 顯示全部樓層
本帖最後由 xiaolaba 於 2025-5-5 10:57 AM 編輯


SIMON1016 發表於 2025-5-4 08:19 PM
雙電源OPA電路 轉用單電源OPA   參考電位請用1/2 Vcc, 即C4與R7 參考電位
這項基本概念丟了嗎?


感謝S大提點
實驗且看了人家的教學
https://www.youtube.com/watch?v=F02le-yiaFM
https://www.youtube.com/watch?v=plO7FgJOw20

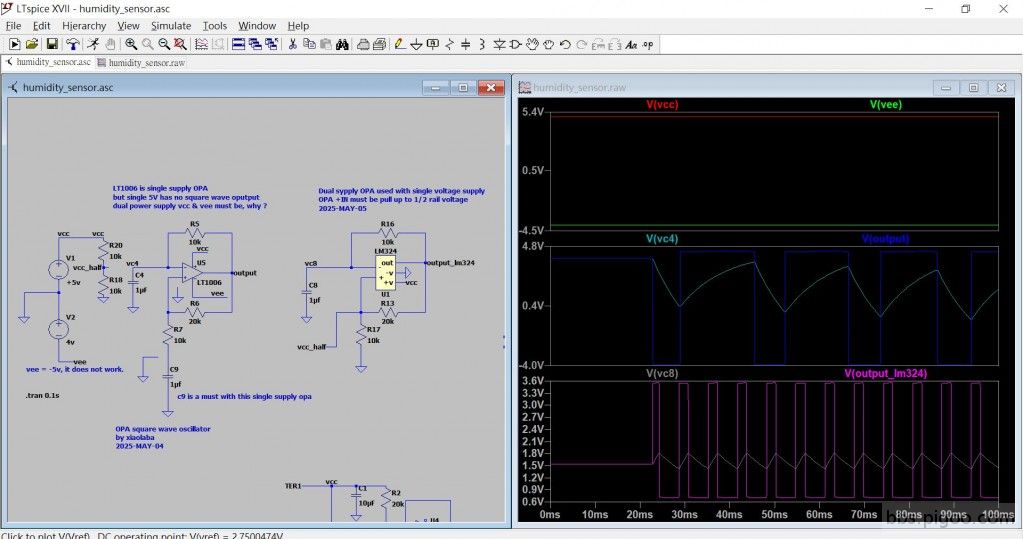

矇了一下, 單電源的 LT1006 +IN 串入一個 C9
雙電源的 LM324 +IN 提供了 VCC_half
看來矇對了

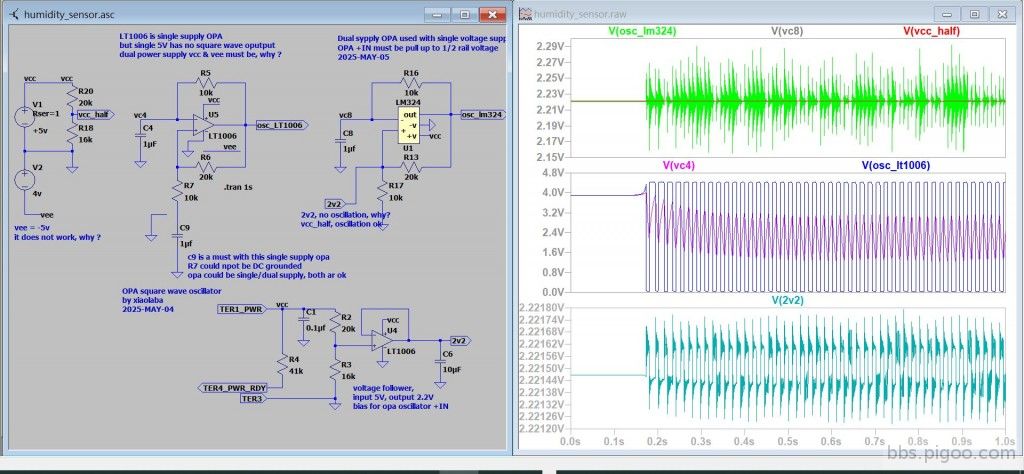

兩種都有震盪輸出
其實對OPA電路的設計還是一知半解, 除了那個隨藕器一眼認得.
