[其它] coolermaster MPX-6001-ACAAB 無待機案例分享 | TNY289PG

[複製鏈接]
發表於 2024-1-15 21:20:12 | 顯示全部樓層 |閱讀模式
本帖最後由 peter180 於 2024-1-15 10:13 PM 編輯

(1)廠商、型號: Cooler master  MPX-6001-ACAAB
(2)症狀: 上電無待機電壓與PS_ON。

(3)檢測流程:
    <1>拆開前對輸出各路測對地二極值,無異常。
          測量PFC電壓有160V,斷電後未放電前大電容上的電容很快降到個位數,估計也失效了。

    <2>拆開後大致目檢整板有無臭味、發黑元件?
          先從ACIN - Fuse - EMI電路 - 橋整 - PFC電路與驅動BJT、MOSFET檢測,無異常。

    <ˋ3>重點目檢待機電路周邊元件,發現TNY289PG D、S對地二極ˋ值偏低,旁邊的R500 2R2(紅紅金金) 1/4W燒了一個小洞。
           故障零件一覽
           2R2
           TNY289PG
           D、S二極值偏低
           大電容失效達nF等級

    <4>確認故障零件後,保險起見對PFC IC CM6800各腳對地二極值作再確認。
           更換替代料
           牛角電容松下  UQ系列 330uF  耐壓420V  85度C
           2R2 採用兩顆1206尺寸 1R00 1/4W串聯
           2R2位置
           大電容裝上並點膠
           TNY289PG與TNY280PN是四代、三代差別,隸屬同系列,腳位也相同,只有少部分參數289PG優於後者,額定功耗方面280PN優於前者。

    <5>上電測試、燒機確認穩定度
           各路輸出小燈全亮
           PFC 電壓383V,CM6800 FB這信號的上下分壓電阻應該沒有變質。
           平台
           燒機測試通過

(4)小結:

至此完修,感謝各位先進收看與論壇文章的作者提供寶貴資料,歡迎切磋與討論。

(5)參考文獻:
    <1>TNY289PG datasheet
    <2>mouser TNY280PN datasheet
    <3>求助酷媽650W電供型號MPX-6501-ACAAB散熱片怎麼拆 by jkpigoo大
    <4>coolermaster MPX-6501-ACAAB 有5VSB 不啟動 - 二修完修分享
    <5>DIP電阻尺寸

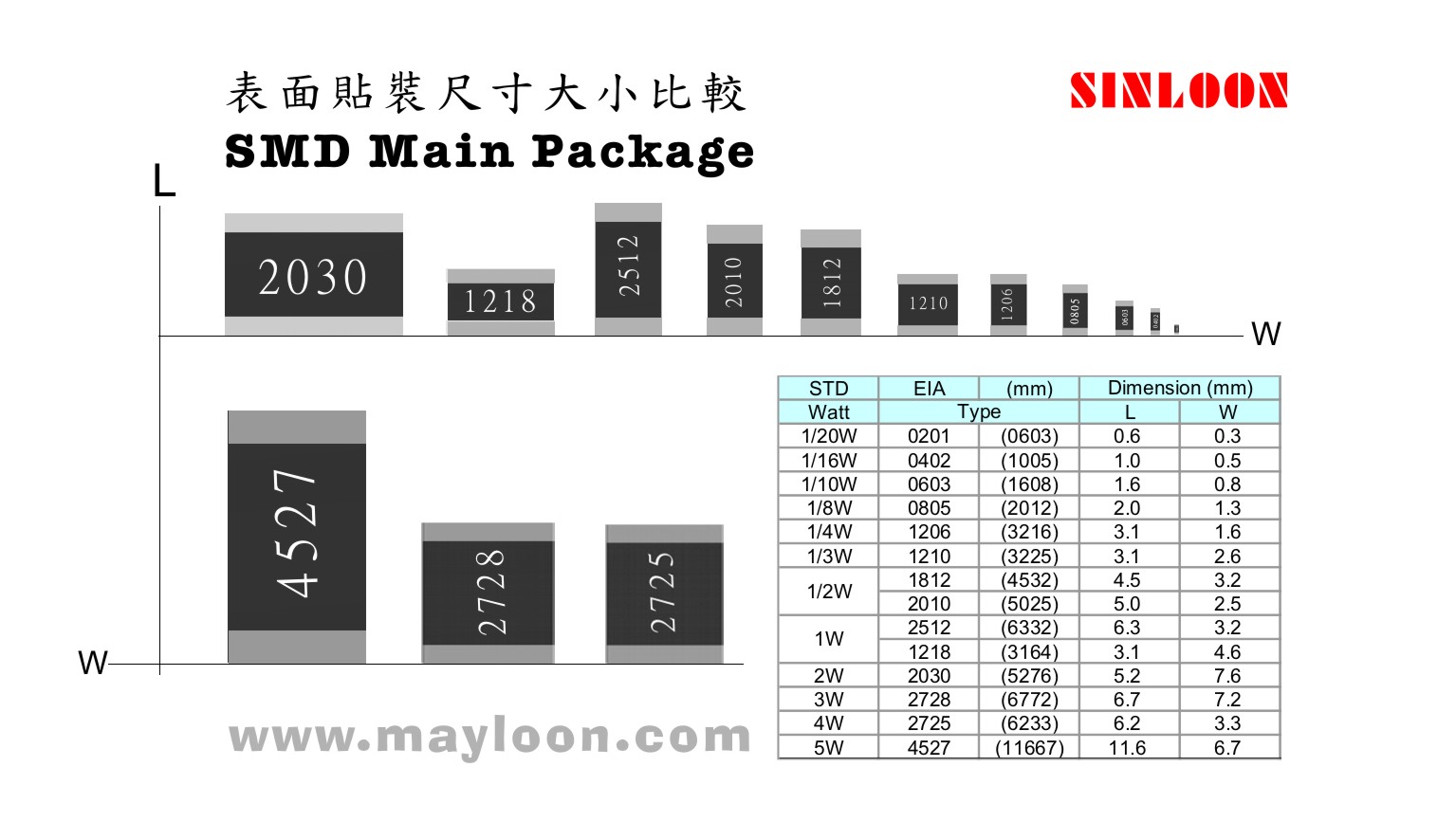

    <6>SMD電阻尺寸

補充內容 (2024-1-16 04:36 AM):
大電容上的「電容」 —更正為電壓。
