技嘉 GV-RX570GAMING-4GD 沒電壓!

carzy1kimo

原本 顯卡正常 燒機燒個甜甜圈一小時就掛掉 風扇狂轉!
測試 電壓12-5V   1.8V 沒有GS7103 +5 3.3V 有 沒有1.8V
求點位圖!或是維修方向!
今天拿出來又 可以用了 但是沒2次開機又掛了 沒電壓!







7103 6腳沒輸出1.8V 更換一顆也是一樣!

Q210 EN 只有0.4 其他都沒電壓!


V341_13.rar (337.34 KB, 下載次數: 12)

2025-5-23 09:33 PM 上傳

點擊檔案名下載附件

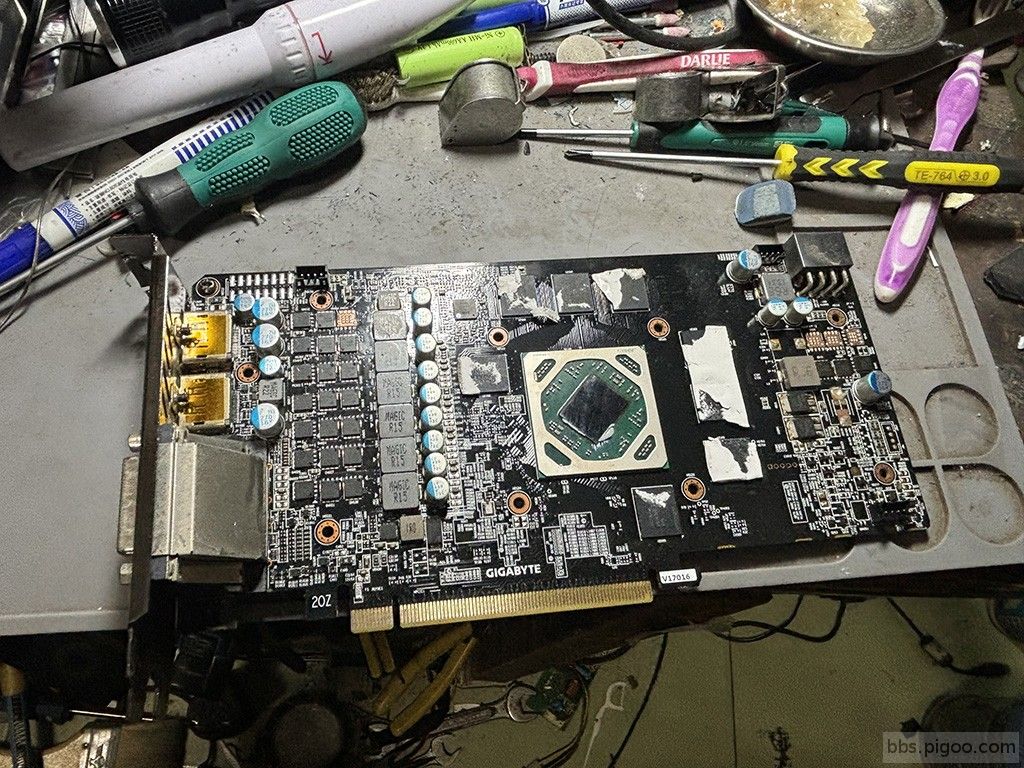

正面不太一樣!XD

peter180

換了依舊，就查工作條件。

缺什麼，就往前級追

老（礦）卡，很多老化漏電元件，需要花時間處理。

carzy1kimo

peter180 發表於 2025-5-23 09:27 PM
換了依舊，就查工作條件。

缺什麼，就往前級追

目前 好像沒有 EN1.8V 開啟電壓 XD 參考了線路圖! 正面不一樣 XD

peter180

carzy1kimo 發表於 2025-5-23 09:31 PM
目前 好像沒有 EN1.8V 開啟電壓 XD 參考了線路圖! 正面不一樣 XD

要得到1.8V_EN High

Q210不導通

Q1010A/B都要被拉到地

先測量Q1010是不是沒導通?或是B極電壓異常?導致誤動作?

另外去下載V341_21的點位圖比較接近技嘉的板型。

carzy1kimo

peter180 發表於 2025-5-23 10:08 PM
要得到1.8V_EN High

Q210不導通

V341_21 要去哪邊抓 XD
有抓到了
MS-V341 REV 2.1.rar (349.46 KB, 下載次數: 8)

2025-5-24 10:32 AM 上傳

點擊檔案名下載附件

KKP

carzy1kimo 發表於 2025-5-24 10:17 AM
V341_21 要去哪邊抓 XD

給您參考 V341-21.zip (1.76 MB, 下載次數: 11)

2025-5-24 10:31 AM 上傳

點擊檔案名下載附件

carzy1kimo

KKP 發表於 2025-5-24 10:33 AM
給您參考

好的 感謝!
