技嘉 GV-N960WF2OC-2GD 沒電壓 求點位圖!

carzy1kimo

測量 電壓 +12 0.89 5V 有
圖上的 電桿 沒電壓! 求點位圖!沒圖紙 真的很難去 搞!


電桿一組 沒電壓

peter180

我工作機上就是插這張同型號的

這個缺電壓是顯存FBVDD，NVVDD與FBVDD時序上是前後級關係。

NVVDD有輸出電壓先確認是否有PG產生，再查FBVDD供電IC的EN有沒有高電壓?供電條件缺少哪個電壓?

技嘉970 電路圖page 24

我記得站上好像有技嘉的970電路圖可參考，沒有點位圖還是能先確認條件。

一些點位圖 by s8752199大
https://bbs.pigoo.com/thread-85849-1-1.html

carzy1kimo

peter180 發表於 2024-10-15 09:43 PM
我工作機上就是插這張同型號的

這個缺電壓是顯存FBVDD，NVVDD與FBVDD時序上是前後級關係。

好 感謝 幫我看看這裡有沒有零件!!看起來怪怪的

peter180

carzy1kimo 發表於 2024-10-15 10:18 PM
好 感謝 幫我看看這裡有沒有零件!!看起來怪怪的

可以確認這兩個PAD是否0R並聯，若是並聯應該不礙事，0R沒開路就好。

另外PEXVDD應該在背面

carzy1kimo

peter180 發表於 2024-10-15 10:59 PM
可以確認這兩個PAD是否0R並聯，若是並聯應該不礙事，0R沒開路就好。

另外PEXVDD應該在背面 ...

剛看拿到的時後拍照時。確實有零件。撞掉一邊。不知道是不是0歐母

peter180

carzy1kimo 發表於 2024-10-15 11:22 PM
剛看拿到的時後拍照時。確實有零件。撞掉一邊。不知道是不是0歐母

應該有掉件，是0R

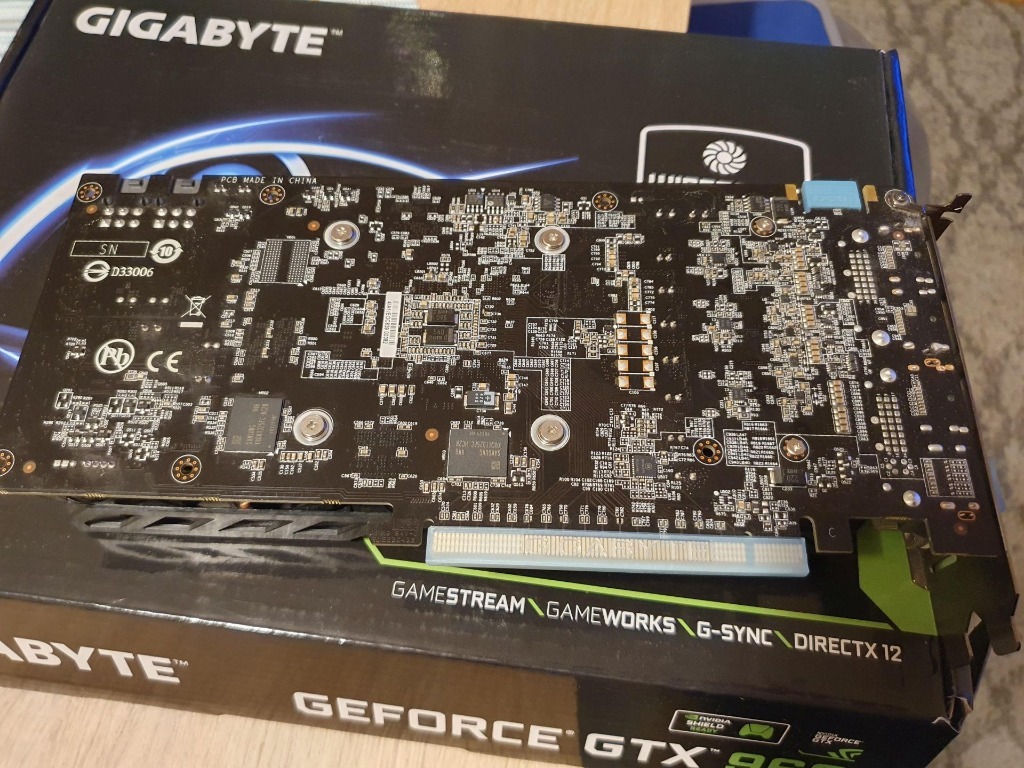

背面 圖片

另一張

楊大俠

好像和 GV-N960G1 Gaming 大致一樣

那電感是 FBVDDQ 顯存供電，似乎是 U700 控制

carzy1kimo

楊大俠 發表於 2024-10-16 11:03 AM
好像和 GV-N960G1 Gaming 大致一樣

那電感是 FBVDDQ 顯存供電，似乎是 U700 控制

感謝大俠!我研究看看!

carzy1kimo

查U700(NCP5230)
輸入 12V 電壓有 EN 只有1.2 PG 0V
再來要測量什麼!EN 好像低了點!
EN 連接 3級管7002 相連的 6腳IC(702)
電壓12V 3.3V 都有 1.腳GND 2腳. 3.3V 3腳3.3V 4腳3.3V 5腳12V 6腳0V
702 IC 的 6腳 電壓 是 702產生的嗎?
----更換702 6腳電壓出現4.7V ----還沒搞好 XD
4.7V--經過3級管WCM 沒電壓開EN 14腳!









702

QiuDer

查看EN的702管，可以先拔掉，看看是不是後級拉低EN信號，NCP5230他也是故障常客

carzy1kimo

QiuDer 發表於 2024-10-16 08:43 PM
查看EN的702管，可以先拔掉，看看是不是後級拉低EN信號，NCP5230他也是故障常客 ...

好 !更換702(WCM) 無效! 我拔掉WCM 看看!拆掉 702(WCM) 1腳-4.7V  2腳-地  3腳 -1.2V (裝上變成0V)
這樣NCP5230 有壞嗎? 裝上 702 14腳EN電壓0V 拆掉702 EN電壓1.2V

peter180

carzy1kimo 發表於 2024-10-16 08:46 PM
好 !更換702(WCM) 無效! 我拔掉WCM 看看!拆掉 702(WCM) 1腳-4.7V  2腳-地  3腳 -1.2V (裝上變成0V)
這樣N ...

可愛大應該完修了吧?!

惦惦吃三碗公

carzy1kimo

peter180 發表於 2024-10-17 02:26 PM
可愛大應該完修了吧?!

惦惦吃三碗公

還沒拉 !我等NCP5230到貨換下!!!!!修了好多片!沒半塊修好的 XD
怎麼覺得 顯卡都好難修 XD!

peter180

carzy1kimo 發表於 2024-10-17 06:28 PM
還沒拉 !我等NCP5230到貨換下!!!!!修了好多片!沒半塊修好的 XD
怎麼覺得 顯卡都好難修 XD! ...

N卡算好修的，你修到A卡580的礦卡，就會讓你滿頭問號。

什麼一堆奇葩症狀都有

QiuDer

carzy1kimo 發表於 2024-10-17 06:28 PM
還沒拉 !我等NCP5230到貨換下!!!!!修了好多片!沒半塊修好的 XD
怎麼覺得 顯卡都好難修 XD! ...

你需要的話我可以寄給你先應急

carzy1kimo

QiuDer 發表於 2024-10-17 09:13 PM
你需要的話我可以寄給你先應急

感謝啦! 我有訂了!!不急修!

carzy1kimo

peter180 發表於 2024-10-17 07:13 PM
N卡算好修的，你修到A卡580的礦卡，就會讓你滿頭問號。

什麼一堆奇葩症狀都有 ...

沒辦法 功力不夠!!發現 現在 沒有點位圖!還有線路圖 都超難搞的!

peter180

carzy1kimo 發表於 2024-10-17 09:29 PM
沒辦法 功力不夠!!發現 現在 沒有點位圖!還有線路圖 都超難搞的!

其實只要查修方向正確，沒有電路圖可以參考類似的型號對照電路方案

、沒有點位圖可以依照IC datasheet跑線路，只是比較花時間而已。

前提是沒有時效壓力{n_166:}

一回生二回熟

carzy1kimo

裝上5230 還是沒有 電壓 XD!之後 在重焊 不小心 下加熱 開太高溫(發現是夏加溫 壞了 不能控制溫度 PCB 烤到 碰龜了 棄修 XD

peter180

carzy1kimo 發表於 2024-10-29 06:47 PM
裝上5230 還是沒有 電壓 XD!之後 在重焊 不小心 下加熱 開太高溫 PCB 烤到 碰龜了 棄修 XD
...

"下加熱" 預熱台溫度設定幾度?!

我拆焊A卡核心供電或是Dr MOS時才會特別上預熱台，很保守的設定200度{n_081:}

參考過玩顯卡BGA前輩的帖子，不能夠太高

carzy1kimo

peter180 發表於 2024-10-29 06:57 PM
"下加熱" 預熱台溫度設定幾度?!

我拆焊A卡核心供電或是Dr MOS時才會特別上預熱台，很保守的設定200度{ ...

剛剛我的安泰信 853A 突然 不受溫控 一直加熱! 導致 我PCB 烤到元件都掉!
好在 剛剛查線路 發現 控制VR的 LM358 相連 就直接換了 沒想到 修好了 853A
發現 沒修好! 溫度 不能控制!還是怪怪的!IC 沒幾顆! 掏保 淘回家!來換換
