徵求ASUS PH-GTX1650-O4G點位圖或電路圖

KKP · 發表於 2023-7-15 20:56:23

型號如標題

量測12V 3.3V -> 5V -> 1.8V -> 0.9V -> MVDD NVDD均無短路

PCB背面有沾到液體，導致元件有腐蝕，引腳已經腐蝕無法確定元件阻值大小

版號:CG174PI R1.00

楊大俠 · 發表於 2023-7-28 04:30:01

本帖最後由楊大俠於 2023-7-28 06:10 AM 編輯

有依下面圖片上看得到的 PU1~PU6、PMU1、主控U3 等零件偏號比對電路圖大都一樣

DUAL-GTX1650-O4G電路圖參考：

ASUS-GTX1650-O4G.zip (2.05 MB, 下載次數: 23)

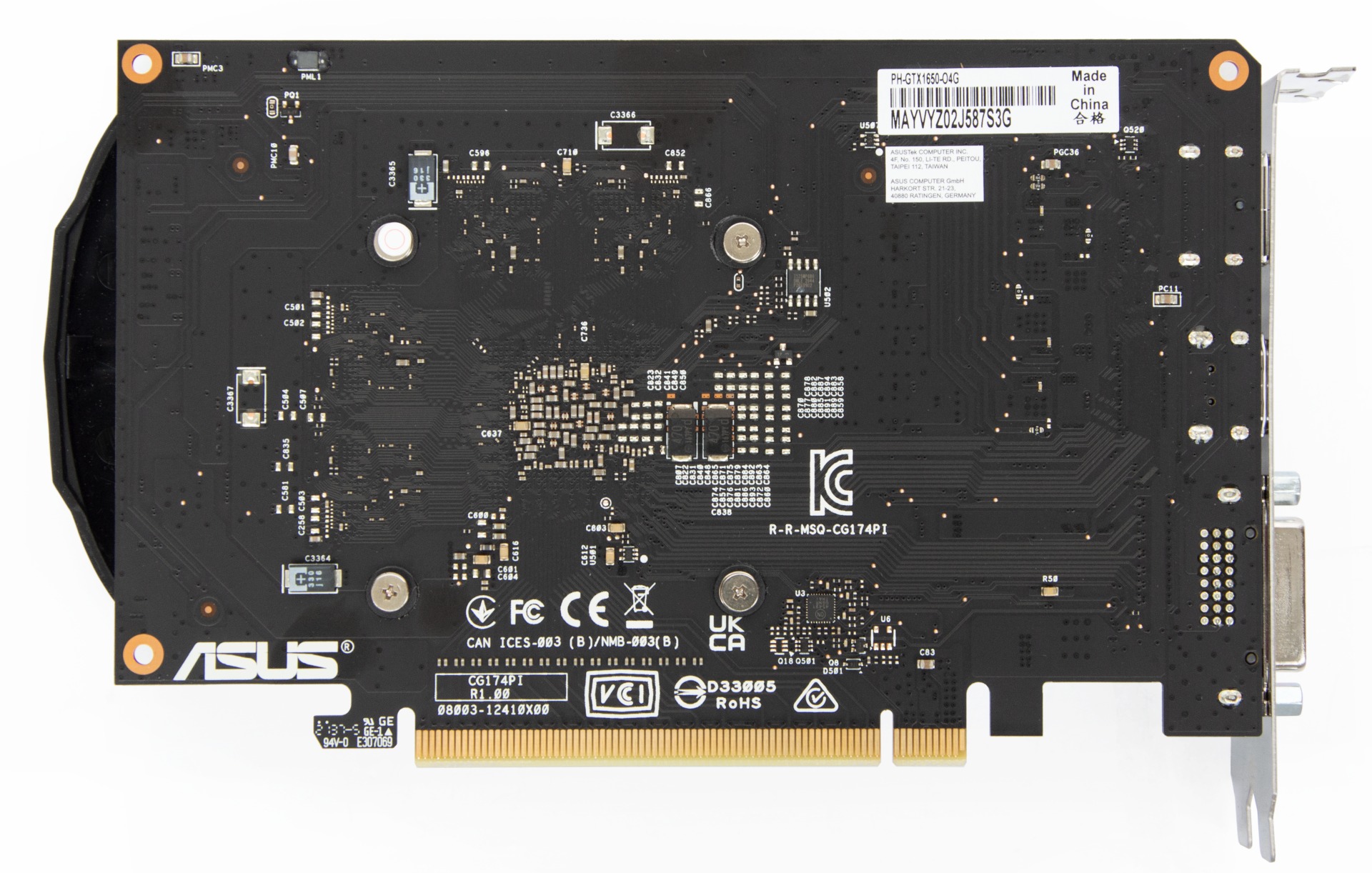

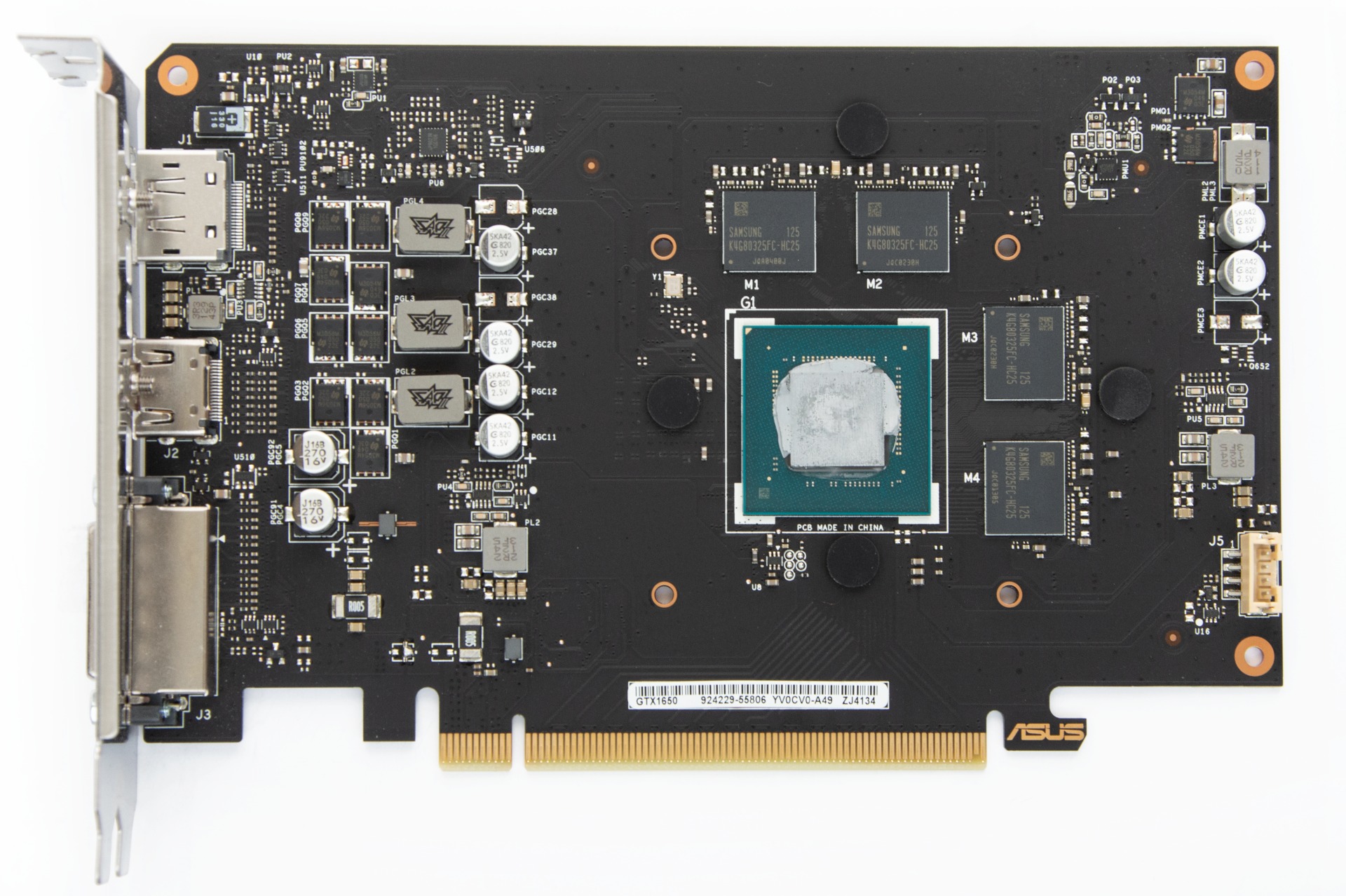

圖片連結：正面、背面
圖片備份：

正背面圖片.rar (589.28 KB, 下載次數: 13)

ASUS PH-GTX1650 OC 4G

KKP · 發表於 2023-7-28 22:04:28

楊大俠發表於 2023-7-28 04:30 AM
有依下面圖片上看得到的 PU1~PU6、PMU1、主控U3 等零件偏號比對電路圖大都一樣

DUAL-GTX1650-O4G電路圖參 ...

感謝大俠相助，把腐蝕的元件換掉，並將背面沾到的部份都清洗乾淨，此卡就完修了
