音技81期A類耳擴

[複製鏈接]
發表於 2010-9-11 11:52:41 | 顯示全部樓層 |閱讀模式
原出處音響技術 81 期
http://lh6.ggpht.com/_u15FKdB9eBU/SzmaR5uBOgI/AAAAAAAADOA/lf6efyX4QOQ/s800/CIMG1131.JPG

這線路使用 VR 來調整直流電位, LC iCute 使用的是 OP
http://lh4.ggpht.com/_u15FKdB9eBU/SzmaSLWa-4I/AAAAAAAADOE/ODXL8-AYH3E/s800/CIMG1134.JPG

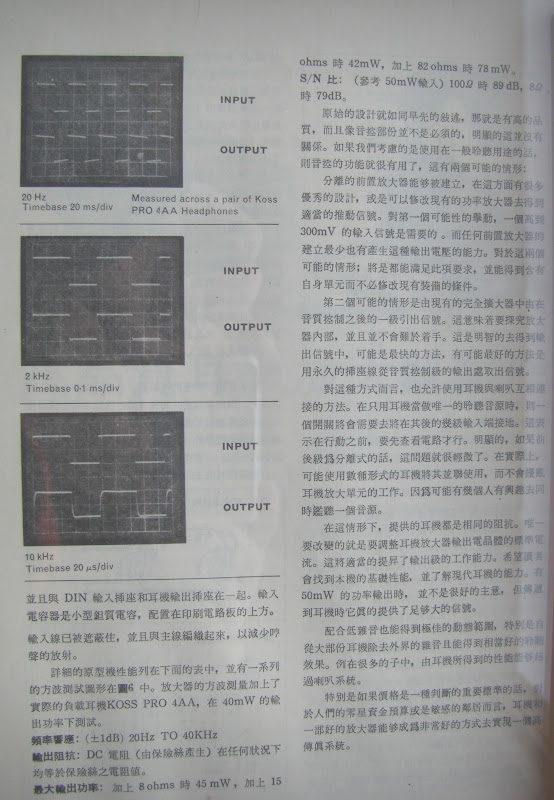

波形蠻正的阿, 這是 uA741?
http://lh4.ggpht.com/_u15FKdB9eBU/SzmaSUPBvrI/AAAAAAAADOI/BqM35Q5g-yY/s800/CIMG1137.JPG

PS0: 不同 OP offset 調整電路與 VR 不同, 更換前請詳閱 datasheet
PS1: OP 可直接更換為 LF351; TL071 offset VR 要改為 100K
PS2: 不接 offset VR 也可工作, 只是 OP 要挑過直流電壓低些的才可使用
原圖下載:
http://picasaweb.google.com.tw/a ... 5420533258859395586
發表於 2010-9-11 14:53:33 | 顯示全部樓層
這是很好的 diy 點子,要做起來簡單,要做得好不容易,
配線和接地處理要做好才不會有啍聲,畢竟用耳機聆賞,一點點雜音就會很明顯的。
而且高品質耳機放大器要有優質的全罩式耳機搭配,這樣才有好效果,
但是好的全罩式耳機好貴啊!玩音響真的是在燒銀子!
回復

使用道具 舉報

發表於 2010-9-14 09:53:24 | 顯示全部樓層
這個以前我裝過零件少又好裝聲音又不錯
搭配個好一點的DA很容易幹掉一些專用耳
擴。

裝這個電源品質有點重要...電容最好是用
RIFA or roe等極,怕輸出有直流存在可串
顆高品質電容來防止直流燒耳機,供應電
壓可在6V~12V之間注意一下電容耐壓就好


用不同的OP就會有不同的音色是OP好玩
的地方。

早期零件資源少之又少現在是DIY者的福音
回復

使用道具 舉報

發表於 2010-10-29 08:07:29 | 顯示全部樓層
多謝分享!!真是簡單.便宜.又好用
